Creo Ansys Simulation - 결합된 구조 및 열 검토 지원
Creo+
사용자 인터페이스 위치:
• 주요 구조 검토의 경우 > 을 클릭합니다.
• 주요 열 검토의 경우 > 을 클릭합니다.
동영상
설명
다중 물리 검토가 Creo Ansys Simulation 초기에는 지원되지 않았습니다. 이 개선된 기능을 사용하면 구조 및 열 물리를 결합하여 열 팽창을 시뮬레이션할 수 있습니다.
결합 또는 다중 물리 검토를 정의하려면 먼저 주요 구조 검토 또는 주요 열 검토를 정의합니다. 그런 다음 설정(Setup) 옆에 있는

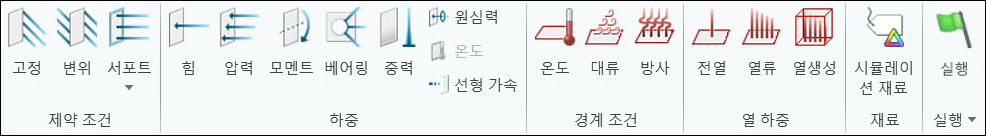

을 클릭하고 리본에서 추가 물리를 정의할 수 있는 열 포함(Include Thermal) 또는 구조 포함(Include Structural) 확인란을 선택합니다.
을 클릭하고 리본에서 추가 물리를 정의할 수 있는 열 포함(Include Thermal) 또는 구조 포함(Include Structural) 확인란을 선택합니다.
열 포함(Include Thermal) 또는 구조 포함(Include Structural) 확인란을 선택 취소하여 주요 물리로 돌아갈 수 있습니다. 안정 상태 열 검토만 다중 물리 검토에 사용할 수 있습니다.

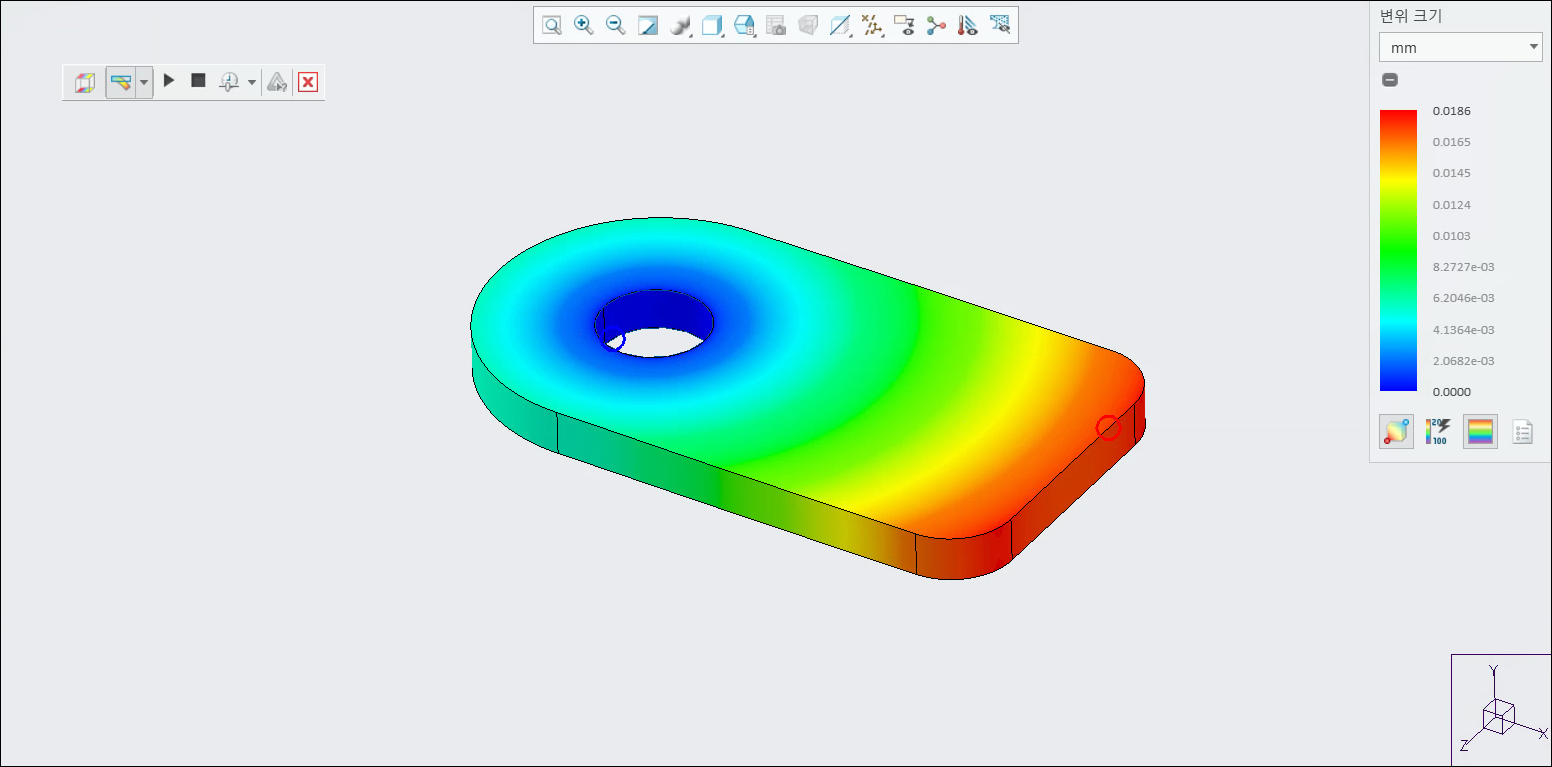

다음 그림에서는 주요 구조 검토인 모델의 열 팽창을 보여줍니다.
이점
이 개선된 기능은 다중 물리에 대한 높은 충실도 지원을 제공합니다. 열 팽창을 검토하고 주요 구조 검토에 대한 열응력을 계산할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
