향상된 바디 제거 피쳐

향상된 바디 제거 피쳐

Creo+

사용자 인터페이스 위치: 모델(Model) > 바디(Body) >

바디 제거(Remove Body)를 클릭합니다.

동영상

설명

• 11에서

바디 제거(Remove Body) 피쳐는 두 정의 구조 간을 전환할 수 있는 추가 옵션을 제공합니다.

◦ 선택됨(Selected)

제거할 바디를 식별합니다.

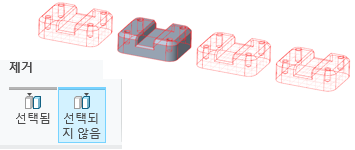

◦ 선택되지 않음(Not Selected)(새 기능)

유지할 바디를 식별하면서 다른 모든 바디가 제거됩니다.

상황에 따라 새 정의 구조를 사용하면 더 적은 선택으로 원하는 결과를 정의하는 데 도움이 될 수 있습니다. 이는 바디 수가 변경될 수 있는 상황을 더 잘 처리하기 위해 보다 강력한 방법으로 피쳐를 정의하는 데 도움이 될 수 있습니다.

•

바디 분할/트림(Split/Trim Body) 피쳐는 바디 제거에 따라 업데이트됩니다. 새로운 선택됨(Selected) 및 선택되지 않음(Not Selected) 옵션은 이전 대칭 이동 옵션을 대체합니다.

이점

더 원하는 매개 변수 동작을 달성하기 위해 보다 유연한 피쳐 정의를 통해 생산성이 향상되었습니다.
