누락된 재료 지정 처리

누락된 재료 지정 처리

Creo+

사용자 인터페이스 위치:

재료가 누락된 플라이가 포함된 복합소재 피쳐의 플라이북을 생성할 때 다음과 같은 시각적 표시가 제공됩니다.

• 문제가 있는 드로잉 보기는 드로잉 트리에서

으로 표시됩니다.

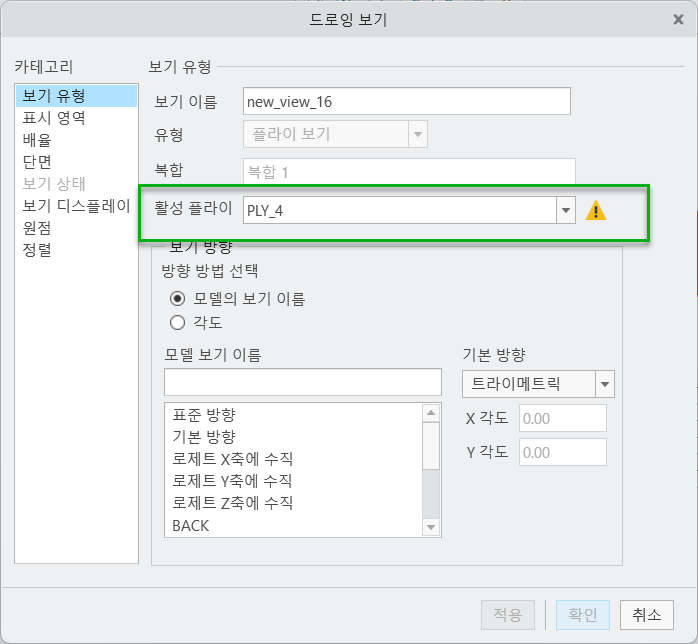

• 실패한 플라이 보기 또는 플랫 플라이 보기를 재정의하면 영향을 받는 플라이가 드로잉 보기(Drawing View) 대화 상자의 활성 플라이(Active Ply) 상자 옆에 경고 아이콘

으로 표시됩니다. 마우스 포인터를 경고 아이콘

위로 이동하면 도구 설명에서 선택한 플라이에 재료가 지정되지 않았음을 표시합니다.

• 플라이 보기 및 플랫 플라이 보기에서는 원래 지정된 재료가 제거되었거나 더 이상 사용할 수 없는 경우 해당 플라이 및 코어가 표시되지 않습니다.

설명

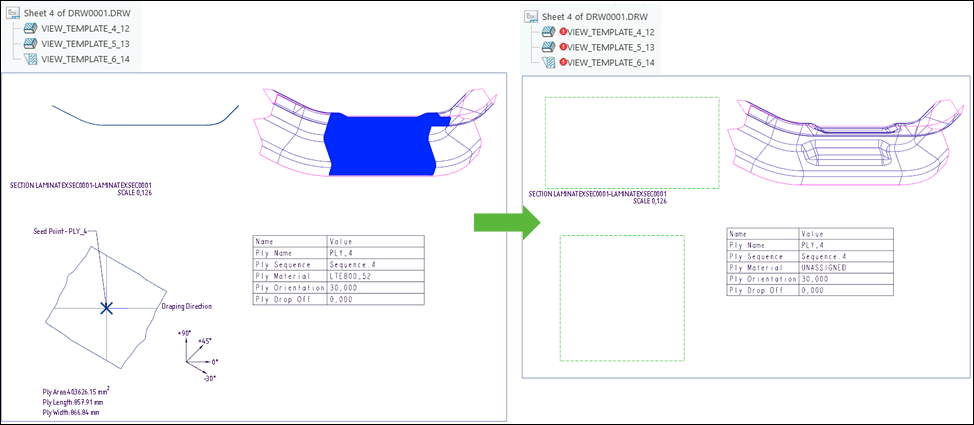

플라이북의 플라이 보기 및 플랫 플라이 보기에서는 원래 지정된 재료가 제거되었거나 더 이상 사용할 수 없는 경우 해당 플라이 및 코어가 표시되지 않습니다.

문제가 있는 보기는 드로잉 트리에서

으로 표시됩니다.

또한 실패한 플라이 보기 또는 플랫 플라이 보기를 재정의하면 문제가 있는 플라이 또는 코어가 드로잉 보기(Drawing View) 대화 상자의 활성 플라이(Active Ply) 상자 옆에 경고 아이콘

으로 표시됩니다.

이점

이 개선된 기능은 플라이 또는 코어에 누락된 재료가 있는 경우 플라이 보기 및 플랫 플라이 보기에 대해 효과적인 지원과 더 명확한 표시 유형을 제공하여 생산성을 향상시킵니다.
