누락된 재료 지정 처리
Creo+
사용자 인터페이스 위치: 복합소재 환경에서:
• 라미네이트 트리에서

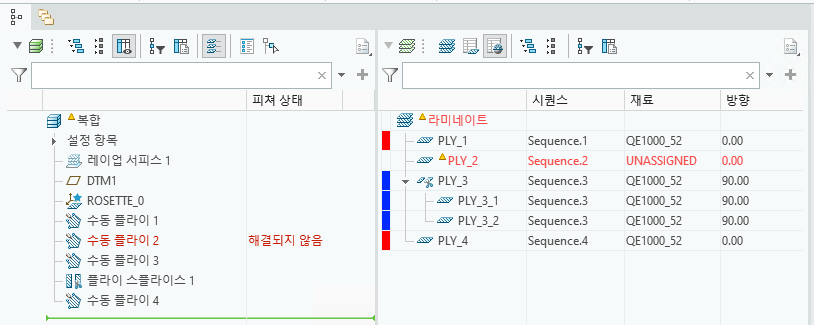

라미네이트 관리자(Laminate Manager)를 클릭합니다. 라미네이트 객체의 재료가 누락되거나 제거되면 재료(Material) 열에 지정되지 않음(UNASSIGNED) 레이블이 나타납니다.
라미네이트 관리자(Laminate Manager)를 클릭합니다. 라미네이트 객체의 재료가 누락되거나 제거되면 재료(Material) 열에 지정되지 않음(UNASSIGNED) 레이블이 나타납니다.• 복합소재 트리의
트리 열(Tree Columns) 작업을 사용하여 피쳐 상태(Feature Status) 열을 표시합니다. 피쳐로 생성된 라미네이트 객체에 누락되거나 제거된 재료가 있으면 해결되지 않음(Unresolved) 레이블이 피쳐 상태(Feature Status) 열에 나타납니다.
트리 열(Tree Columns) 작업을 사용하여 피쳐 상태(Feature Status) 열을 표시합니다. 피쳐로 생성된 라미네이트 객체에 누락되거나 제거된 재료가 있으면 해결되지 않음(Unresolved) 레이블이 피쳐 상태(Feature Status) 열에 나타납니다.설명
이제 복합소재 환경에서는 사용할 수 없거나 제거된 재료가 있는 플라이 및 코어를 관리하기 위한 표준화된 접근 방식이 있습니다.
• 사용할 수 없거나 제거된 재료가 있는 라미네이트 객체에는 지정되지 않음(UNASSIGNED) 레이블이 표시됩니다.
• 라미네이트 객체의 연관된 피쳐에는 해결되지 않음(Unresolved) 레이블이 표시됩니다.

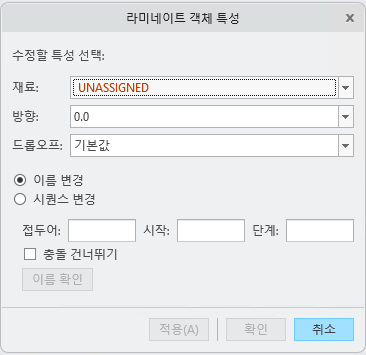

새 재료를 지정하려면 라미네이트 관리자를 사용하거나, 라미네이트 객체를 생성한 피쳐를 재정의하거나, 라미네이트 객체 특성(Laminate Objects Properties) 대화 상자를 사용합니다.
이점
이 개선된 기능은 다음과 같은 방식으로 생산성을 향상시킵니다.
• 재료가 누락된 플라이 및 코어에 대해 표준화된 레이블을 제공합니다.
• 누락된 재료 지정을 수동으로 추적하거나 문제를 해결할 필요가 없어 더 나은 지원과 표시 유형을 확보합니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
