간섭 결과의 향상된 시각화
Creo+
사용자 인터페이스 위치: >
동영상
설명
간섭 영역을 시각화할 때 이제 색상을 제거하고 간섭 부품만 분리할 수 있습니다.
개선된 기능은 다음과 같습니다.
• 지정된 모델 색상 숨기기 제어에 대한 액세스 방식이 향상되었습니다.
◦ 이제 모델 색상(Model Colors)이 기본적으로 보기(View) 탭에서 사용 가능합니다.
◦ 간섭 영역의 표시 유형이 개선되었습니다.

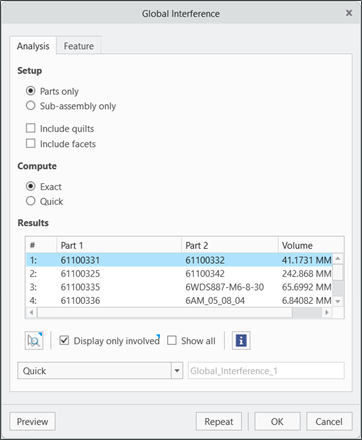

• 간섭 볼륨을 확대/축소하는 새 옵션이 추가되었습니다. 오른쪽 클릭 메뉴 또는 글로벌 간섭(Global Interference) 대화 상자에서 이 옵션을 선택합니다.

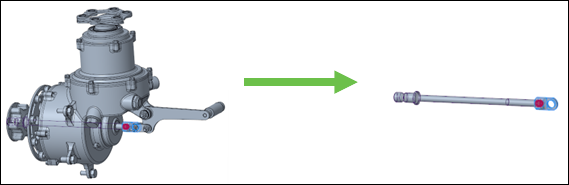

• 참여 모델을 분리하는 새 옵션이 추가되었습니다. 간섭과 관련된 컴포넌트만 분리할 수 있습니다. 글로벌 간섭(Global Interference) 대화 상자에서 사용 가능한 확인란을 선택합니다.
이점
• 간섭 영역의 표시 유형이 개선되어 문제를 더 빨리 식별할 수 있습니다.
• 간섭 볼륨을 보다 쉽게 시각화하여 보다 효율적인 분석을 지원합니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
