성능 보고
Creo+
사용자 인터페이스 위치: > >
성능 보고서(Performance Report)를 클릭합니다.
성능 보고서(Performance Report)를 클릭합니다.동영상
설명
Creo 11에 성능 보고서가 도입되었습니다. 이제 성능 보고서(Performance Report) 도구를 사용하여 부품 및 어셈블리 재생성 성능을 확인할 수 있습니다. 계산(Compute)을 클릭하면 활성 창의 부품 또는 어셈블리가 완전 재생성되고 결과 재생성 시간이 보고됩니다. 기본적으로 컴포넌트 및 피쳐의 목록은 재생성 시간별로 정렬됩니다. 이렇게 하면 목록의 상단에서 가장 큰 기여자를 쉽게 찾을 수 있습니다. 서브어셈블리와 부품을 확장하여 해당 콘텐츠의 합계를 표시할 수 있는 구조화된 보기 외에도 단순 목록 보기에서는 각 피쳐, 부품 및 컴포넌트에 대한 개요를 제공합니다. 구조 목록과 단순 목록을 모두 검색할 수 있습니다. 또한 통계(Statistics) 탭에서는 관련 성능 콘텐츠에 대한 요약을 제공합니다.

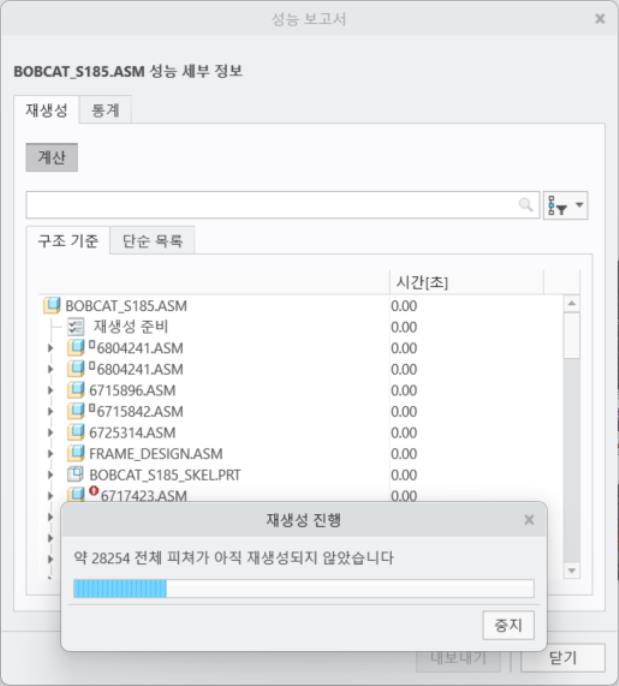

아래 그림에서는 계산(Compute)을 클릭한 후 성능 보고서(Performance Report), 재생성(Regeneration) 탭을 보여줍니다.

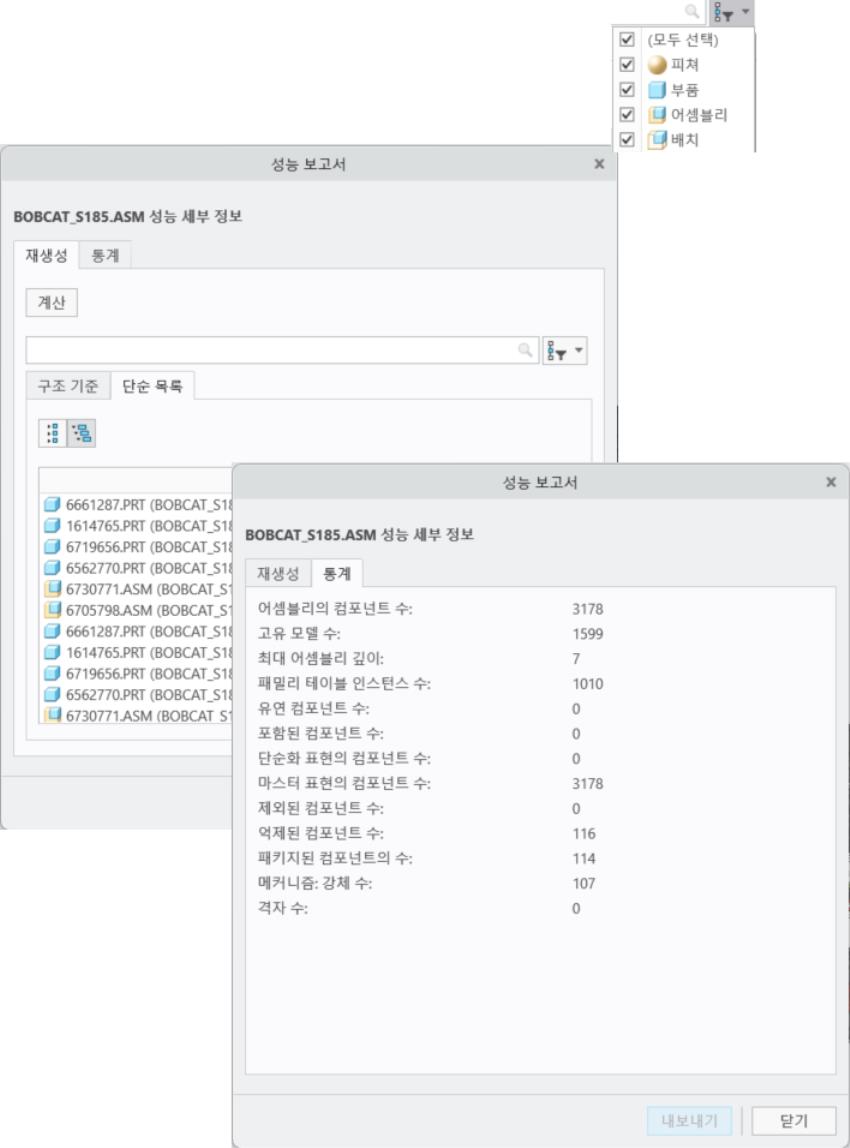

아래 그림에서는 보고서에 있는 항목의 단순 목록, 모델에 있는 각 유형의 항목 수에 대한 통계 및 목록에 항목을 표시하는 데 사용할 수 있는 필터를 보여줍니다.
이점
부품 및 어셈블리로 작업하면 선택한 부품 또는 어셈블리에 있는 피쳐와 컴포넌트의 재생성 성능 기여도를 이해할 수 있습니다. 이 개선된 기능을 사용하면 모델의 재생성 성능을 평가하여 설계에서 잠재적인 병목 현상을 찾을 수 있습니다. 이 경우 병목 현상 성능을 변경하고 개선하는 것을 목표로 합니다.
추가 정보
팁: | 없음 |
제한 사항: | • 현재 재생성 준비와 피쳐당 실제 재생성 시간이 보고되고 부품과 어셈블리로 합산됩니다. 기타 관련 작업, 주로 다양한 유형의 패밀리 테이블 인스턴스에 대한 재생성 이후 전파는 아직 포함되지 않았습니다. • 재생성 시간은 시스템에 종속되며 다른 실행 프로세스에 따라 달라집니다. • 동일한 컴포넌트의 다중 발생은 모두 해당 어셈블리 합계에 추가됩니다. 이로 인해 해당 어셈블리의 재생성 시간에 대한 결과가 부정확해질 수 있습니다. • 단순화 표현은 지원되지 않습니다. • 유연 컴포넌트 및 어셈블리 컷의 포스트 프로세싱은 아직 피쳐의 재생성 시간에 반영되지 않습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
