어셈블리의 형상 검색 도구
Creo+
사용자 인터페이스 위치: > > 를 클릭합니다. 참조를 선택하고 검색 질의를 생성할 수 있는 형상 검색 도구가 활성화됩니다.
동영상
설명

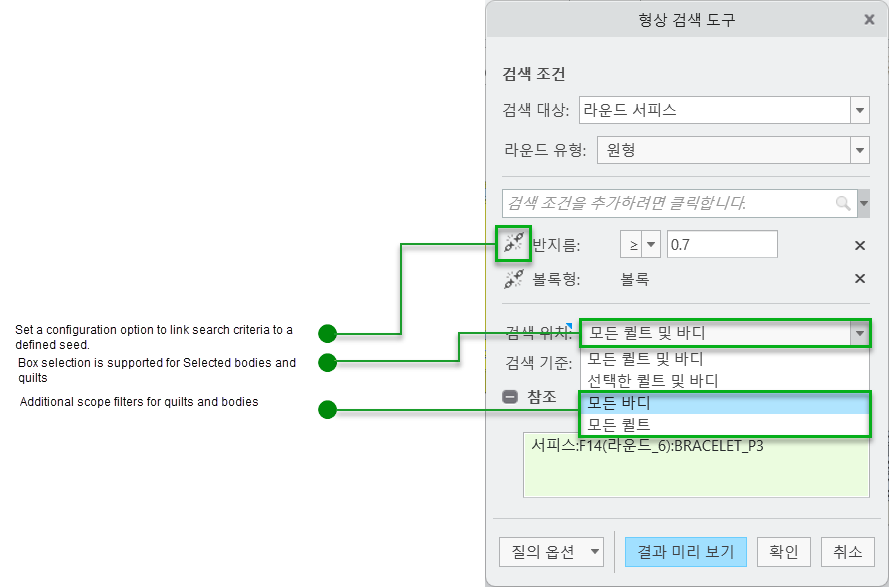

이제 형상 검색 도구는 어셈블리 레벨 기준 참조 피쳐에서 액세스하면 어셈블리 컨텍스트에서 사용할 수 있습니다. 이를 통해 여러 모델에서 서피스에 대한 형상 검색을 수행할 수 있습니다. 검색 범위는 기준 참조 피쳐를 소유하는 어셈블리 내에 있습니다. 검색 결과는 어셈블리 레벨 기준 참조 피쳐에 질의로 저장할 수 있습니다. 새 구성 옵션 geometry_search_tool_link를 사용하면 기본적으로 검색 조건을 정의된 시드에 연결할 수 있습니다. 검색 위치(Search in) 옵션은 바디 또는 퀼트 내에서 각각 검색할 수 있도록 모든 퀼트(All quilts)와 모든 바디(All bodies)라는 두 개의 엔티티를 추가로 포함하도록 향상되었습니다. 선택한 퀼트 및 바디(Selected quilts and bodies) 옵션에서 상자 선택이 지원됩니다.
이점
형상 검색 질의를 기반으로 어셈블리 레벨 주석 및 PMI를 위한 의미 서피스 참조를 쉽고 효율적으로 캡처하고 정의할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | • 서피스 컬렉션 규칙은 여전히 단일 퀼트 또는 바디에 적용됩니다. • 기준 참조 피쳐가 "어셈블리(컨텍스트 내)"로 정의된 경우 검색 대상(Looking for) 옵션인 형태 서피스(Shape surface)를 사용할 수 없습니다. • 어셈블리 전체의 형상 검색은 동일한 단위계를 사용하는 컴포넌트와 관련된 상황만 지원합니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | geometry_search_tool_link |
