어셈블리의 기준 참조 피쳐
Creo+
사용자 인터페이스 위치: > >
참조(Reference)를 클릭합니다.
참조(Reference)를 클릭합니다.동영상
설명

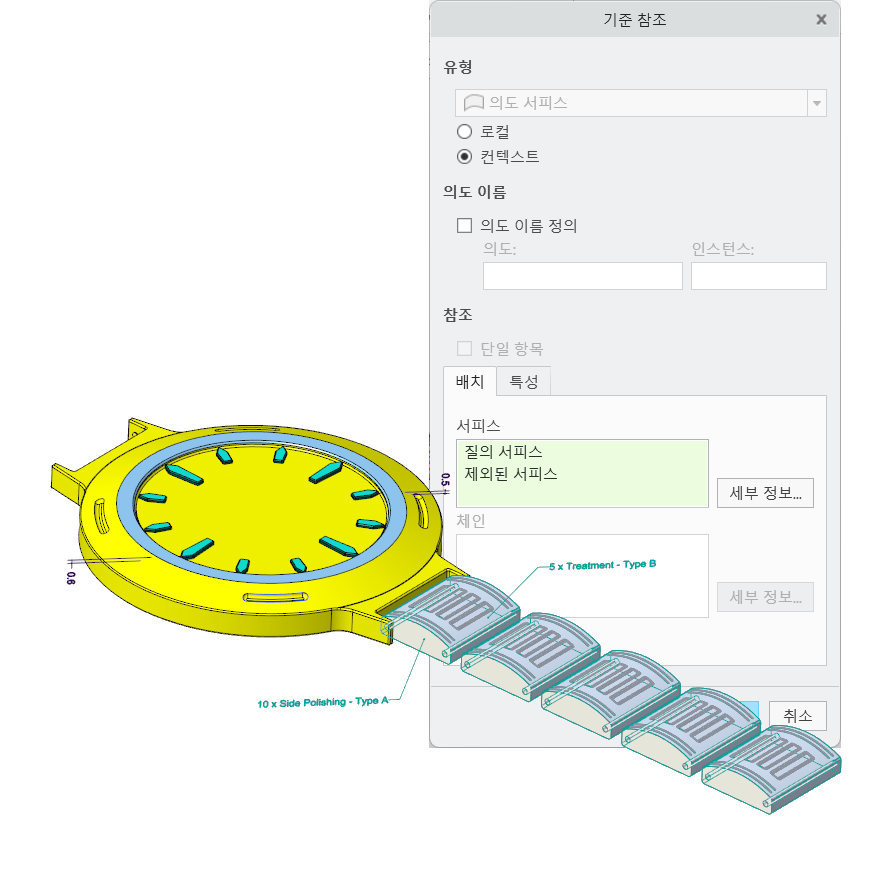

어셈블리에서 의도 서피스에 대한 기준 참조 피쳐를 생성할 수 있습니다. 이러한 피쳐와 해당 피쳐가 생성하는 의도 서피스는 동일 레벨 또는 상위 레벨의 기준 참조 피쳐, 주석 피쳐, 모양새 도구 등에서 참조로 사용할 수 있습니다.
어셈블리의 기준 참조 피쳐에는 다음과 같은 두 가지 참조 유형이 있습니다.
• 로컬(Local)
◦ 로컬 서피스 참조를 수집할 수 있습니다.
◦ 일반 의도 서피스 객체를 생성합니다.
• 컨텍스트(In Context)

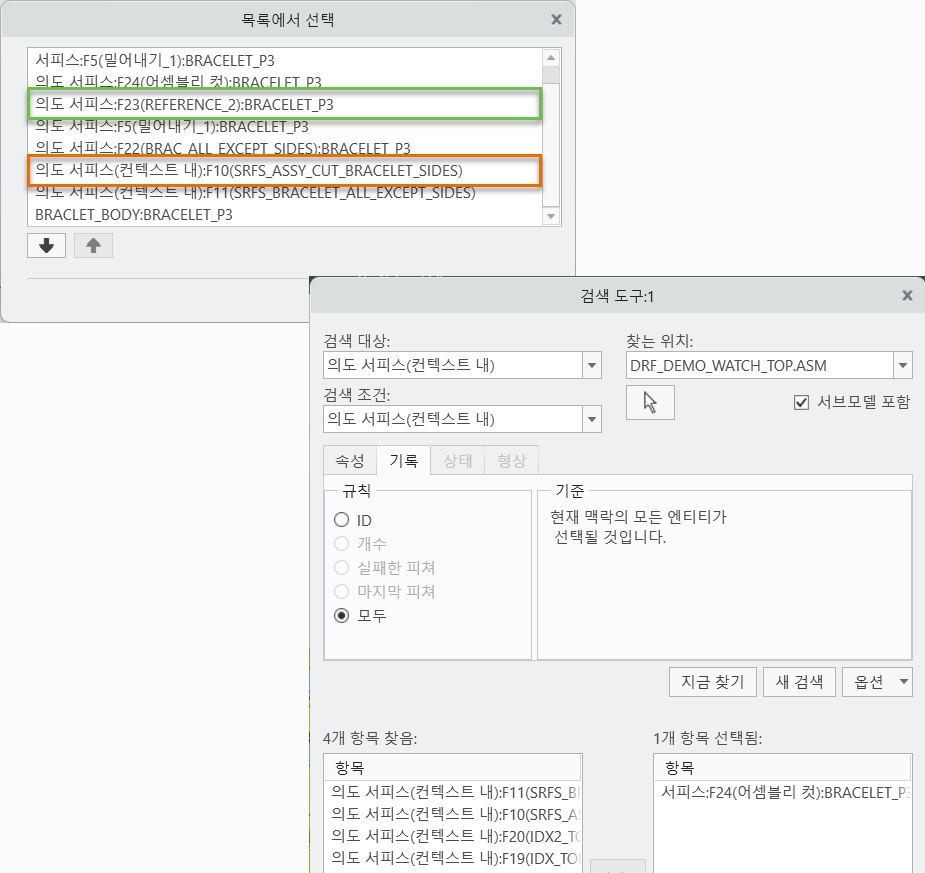

◦ 동일한 어셈블리에 있는 서브어셈블리 또는 부품의 참조뿐 아니라 로컬 참조도 수집할 수 있습니다.
◦ 다음을 참조하여 의도 서피스(컨텍스트 내) 객체를 생성합니다.
▪ 규칙 또는 질의를 사용한 개별 서피스 또는 서피스 컬렉션
▪ 동일 레벨 또는 하위 레벨의 기준 참조 피쳐와 두 유형의 의도 서피스
이점
어셈블리 레벨 주석을 위한 의미 서피스 참조를 쉽고 효율적으로 캡처하고 정의할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | 자세한 내용을 보려면 아래의 관련 링크를 클릭하십시오. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
