Creo Ansys Simulation - 파스너 및 예비 하중
Creo+
사용자 인터페이스 위치: Ansys Simulation 탭에서 >
파스너(Fasteners)를 클릭합니다.
파스너(Fasteners)를 클릭합니다.동영상
설명
이제 파스너 이상화를 생성하고, 예비 하중을 적용하고, 파스너에 대한 결과를 평가할 수 있습니다. 파스너에 대한 구체적인 시뮬레이션 결과 수량을 프로브할 수 있습니다. Creo Ansys Simulation의 이전 릴리즈에서는 사용자가 파스너 이상화를 생성할 수 없었습니다.

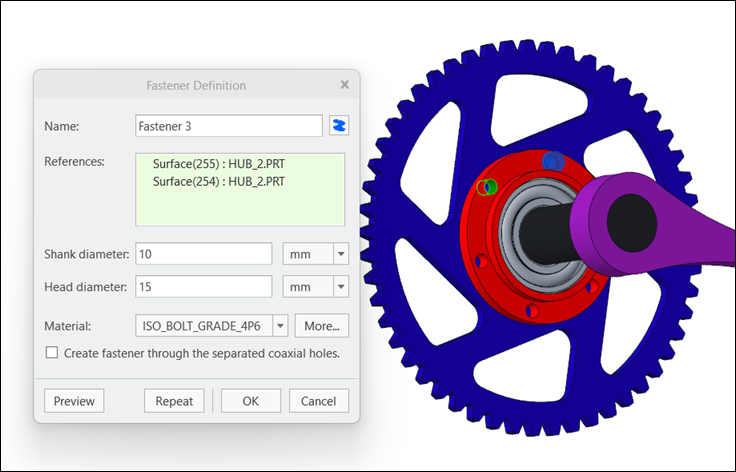

• Creo Ansys Simulation에서는 이제 파스너 이상화를 지원합니다. 여기에는 다음과 같은 피쳐가 포함됩니다.
◦ 표준 파스너 재료의 라이브러리
◦ 볼트 구멍 또는 볼트 축의 내부 서피스 선택
◦ 수정할 수 있는 볼트 치수의 자동 지정

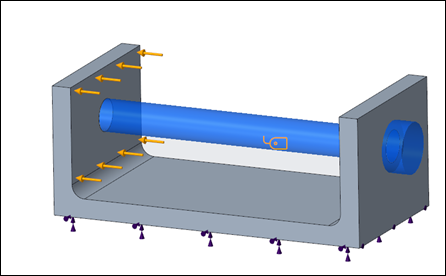

◦ 다음 그림과 같이 분리된 동축 구멍을 통한 파스너를 지원합니다.

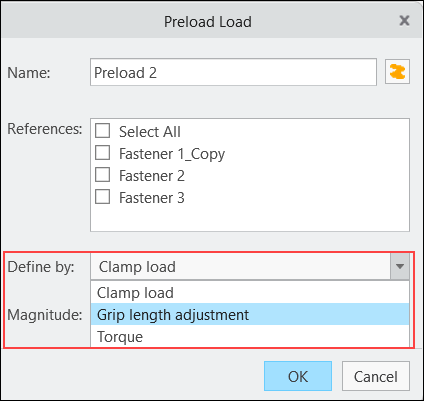

• 이상화된 파스너에 예비 하중을 정의할 수 있습니다. 예비 하중은 체결력, 그립 길이 조정 또는 조임 토크를 기반으로 정의할 수 있습니다.

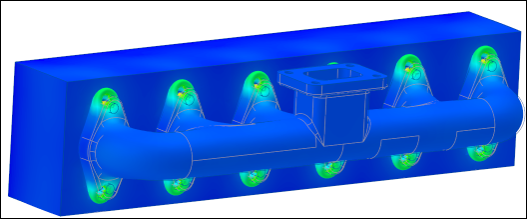

• 다음을 포함한 새 유형의 파스너 관련 결과에 대한 시뮬레이션 프로브를 지원합니다.
◦ 축방향 응력 및 전단력
◦ 안전율(인장 및 전단 FoS)
◦ 비틀림 모멘트
이점
이 개선된 기능의 이점은 다음과 같습니다.
• 볼트 구조를 시뮬레이션할 때 상당한 시간 절약 가능
• 볼트별 시뮬레이션 프로브
• Creo Simulation Live로 완전히 전송 가능
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
