격자: 암시적 빔 격자 및 셸

격자: 암시적 빔 격자 및 셸

Creo+

사용자 인터페이스 위치: 모델(Model) > 엔지니어링(Engineering) >

격자(Lattice) > 표현(Representation) > 암시적(Implicit)을 클릭합니다.

셸의 경우 격자 영역(Lattice Region) > 바디를 격자로 대체(Replace body with lattice) > 셸 생성(Create shell) > 셸 표현(Shell representation) > 암시적(Implicit)을 클릭합니다.

블렌드 크기의 경우 셀 채우기(Cell Fill) > 블렌드 크기(Blend size)를 클릭합니다.

동영상

설명

CreoCreo+에서 이제 암시적 빔 격자 및 셸을 생성할 수 있습니다. 이는 빔 격자를 생성하고 객체를 셸 처리한 후, 이를 모두 하나의 3D 인쇄 가능한 객체로 병합하는 대체 방법입니다.

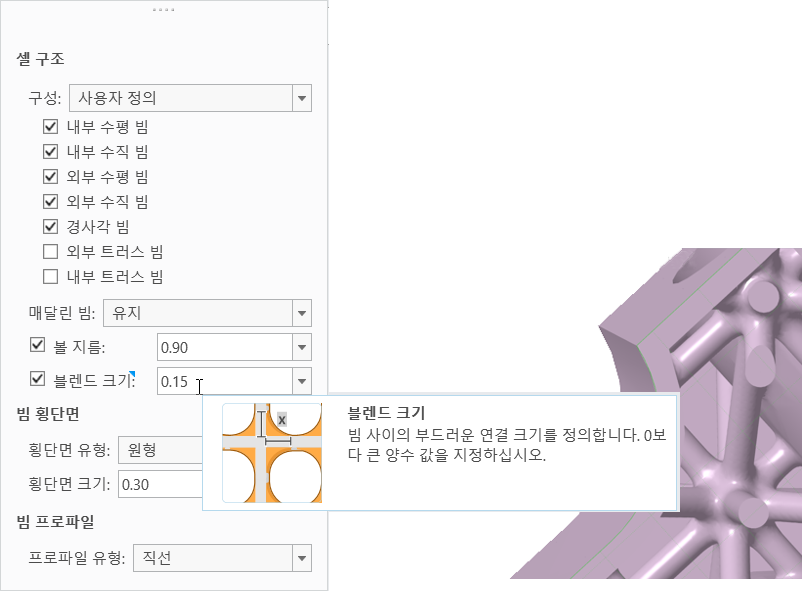

• 빔 사이의 내부 인터페이스를 블렌드할 수 있습니다.

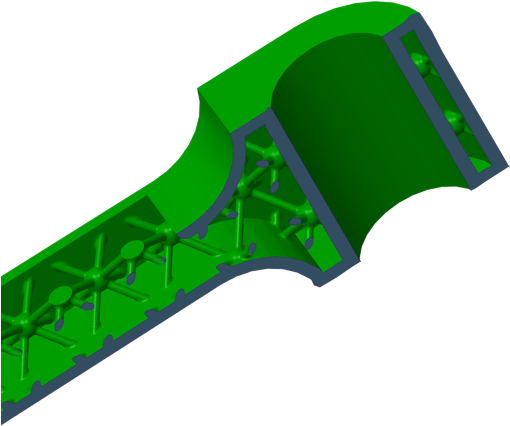

• 격자와 셸 사이의 인터페이스를 블렌드할 수 있습니다.

이점

일관된 셸 처리 기능, 격자와 셸을 블렌드하는 기능을 제공합니다.

추가 정보

팁:	없음.
제한 사항:	암시적 형상에서 생성된 모서리와 서피스는 다운스트림 피쳐의 참조 엔티티로 사용할 수 없습니다.
기존 기능 대체 여부:	아니요
이 기능과 연관된 구성 옵션:	없음
