격자: 사용자 정의 격자의 시뮬레이션 기반 가변 밀도
Creo+
사용자 인터페이스 위치: >
격자(Lattice) > >

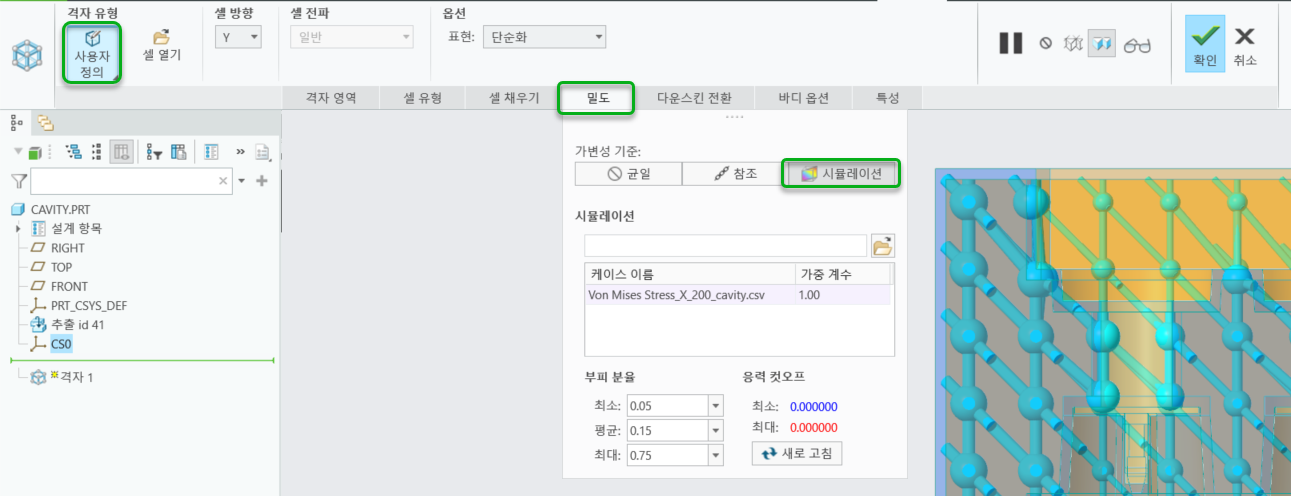

사용자 정의(Custom)를 클릭합니다.
격자(Lattice) > > 사용자 정의(Custom)를 클릭합니다.동영상
설명

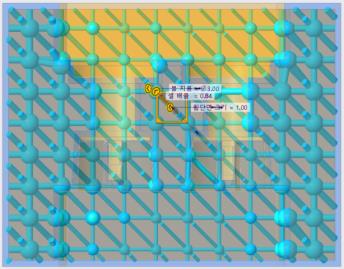

이제 시뮬레이션 결과에 따라 밀도가 달라지는 빔 기반 사용자 정의 격자를 생성할 수 있습니다. 격자는 응력이 높은 영역에서는 밀도가 높으며 응력이 낮은 영역에서는 밀도가 낮으며, 밀도는 이 둘 사이에서 점차적으로 달라집니다.

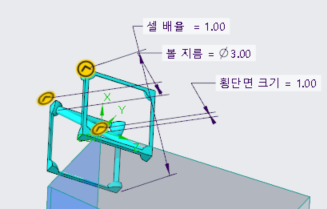

밀도는 빔의 횡단면 크기로 설정됩니다. 빔이 두꺼울수록(횡단면 크기가 더 큼) 더 높은 밀도가 생성됩니다. 빔이 두꺼울수록 빔의 볼도 커집니다.
이전에는 시뮬레이션을 기반으로 밀도가 달라지는 옵션을 사용자 정의 격자에 사용할 수 없었습니다.
추가된 기능은 다음 프로세스를 지원합니다.

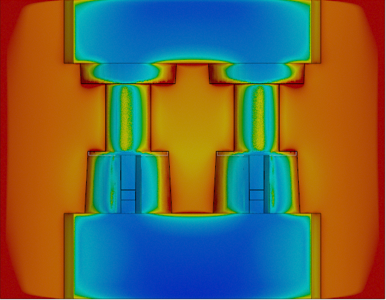

• 격자가 없는 부품에 대한 시뮬레이션을 실행합니다.
• 시뮬레이션 결과를 파일에 저장합니다.
• 사용자 정의 셀을 사용하여 격자를 생성합니다.
그런 다음 시뮬레이션 결과를 사용하여 가변 밀도를 생성합니다. 격자는 응력이 높은 영역에서 밀도가 더 높고 응력이 낮은 영역에서 밀도가 더 낮습니다.
이점
• 추가 사용 사례를 지원합니다.
• 격자 정의에 더 많은 유연성이 제공됩니다.
• 워크플로와 격자 사용자 인터페이스가 동일합니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
