광대역 소음원 모델 시뮬레이션 연습 2 - 경계 조건 생성
1. 도메인(Domains)에서 PROPELLER_Body_1을 마우스 오른쪽 버튼으로 클릭하고
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.2. 다음 그림과 같이 propeller_side1을 선택합니다.

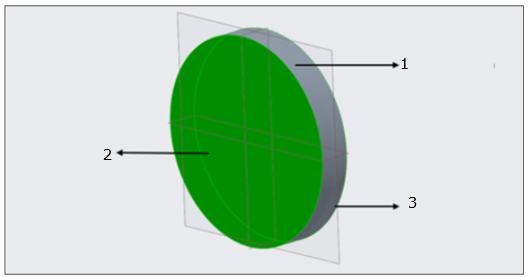

그림 9. 경계 서피스
1. propeller_top
2. propeller_side1
3. propeller_side2
3. 확인(OK)을 클릭합니다. 일반 경계(General Boundaries)에서 새 엔티티 BC_00001이 생성됩니다.
4. 도메인(Domains)에서 PROPELLER_Body_1을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.6. 확인(OK)을 클릭합니다. 일반 경계(General Boundaries)에서 새 엔티티 BC_00002이 생성됩니다.
7. 도메인(Domains)에서 PROPELLER_Body_1을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.
경계 조건 추가(Add Boundary Condition)를 선택합니다. 서피스 세트(Surface Sets) 대화 상자가 열립니다.9. 확인(OK)을 클릭합니다. 일반 경계(General Boundaries)에서 새 엔티티 BC_00003이 생성됩니다.
10. 다음 경계 조건을 마우스 오른쪽 버튼으로 클릭하고 이름을 바꿉니다.
◦ BC_00001을 propeller_side1으로
◦ BC_00002을 propeller_side2으로
◦ BC_00003을 propeller_top으로
