Creo Ansys Simulation의 파스너 예비 하중
예비 하중 정보
파스너 예비 하중은 볼트 헤드 또는 너트에 토크를 가하여 파스너를 조이는 파스너의 예비 하중 조건(외부 하중 없음)을 시뮬레이션합니다. 조임 과정은 요소를 함께 압축하고 조인트를 고정합니다. 구조 요소에 가해지는 이러한 압축력을 형체력 또는 체결력이라고 하며 조임 후 볼트 헤드와 너트(또는 나사의 경우 스레드 구멍) 사이의 거리인 그립 길이가 줄어듭니다. 헤드 또는 너트에 가해지는 토크, 형체력 또는 그립 길이 조정의 세 가지 수량 중 하나를 사용하여 예비 하중을 정의할 수 있습니다.

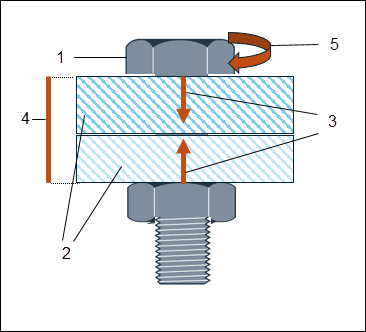

1. 볼트 헤드
2. 두 개의 구조 요소로 표현된 플랜지
3. 형체력 또는 체결력
4. 그립 길이
5. 볼트 헤드에 가해진 조임 토크
예비 하중 정의
다음 단계를 수행하여 파스너에 예비 하중을 정의하십시오.
1. 하중(Loads) 그룹에서
예비 하중(Preload)을 클릭합니다. 예비 하중(Preload) 대화 상자가 열립니다. 대화 상자의 참조(References) 영역에 모델의 모든 파스너가 표시됩니다.
예비 하중(Preload)을 클릭합니다. 예비 하중(Preload) 대화 상자가 열립니다. 대화 상자의 참조(References) 영역에 모델의 모든 파스너가 표시됩니다.2. 참조(References) 상자에서 하나 이상의 파스너를 선택합니다.
3. 정의 기준(Define by) 목록에서 다음 값 중 하나를 선택하여 예비 하중을 적용하는 방법을 지정합니다.
◦ 체결력(Clamp load) - 볼트 생크에 전개된 예비 하중 값을 적절한 힘 단위로 지정합니다.
◦ 그립 길이 조정(Grip length adjustment) - 예비 하중을 적용하여 플랜지가 압축되는 정도를 지정합니다. 적절한 길이 단위를 선택합니다.
◦ 토크(Torque) - 볼트를 예비 하중이 적용된 상태로 조이기 위해 적용해야 하는 토크의 값을 지정합니다. 값은 0이 아닌 양의 값이어야 합니다. 추가로 다음 매개 변수를 지정합니다.
▪ 볼트 지름(Bolt diameter) - 볼트 지름을 지정합니다.
▪ 토크 계수(Torque coefficient) - 마찰 계수를 지정합니다. 이는 볼트 및 플랜지의 재료 특성에 따라 달라집니다. 값은 1보다 작은 0이 아닌 양의 값이어야 합니다.
4. 확인(OK)을 클릭하여 예비 하중을 생성합니다. 예비 하중은 모델 트리의 하중(Loads) 노드 아래에 표시됩니다.
한 검토에서 다른 검토로 예비 하중을 복사하면 연관된 파스너도 다른 검토에 복사됩니다. 파스너를 삭제하면 연관된 예비 하중도 삭제됩니다.
