기본 공차 설정
기본 공차가 설계에 적합한지 확인합니다. 옵션(Options) 대화 상자에서 현재 기본 공차 설정을 보고 편집할 수 있습니다.

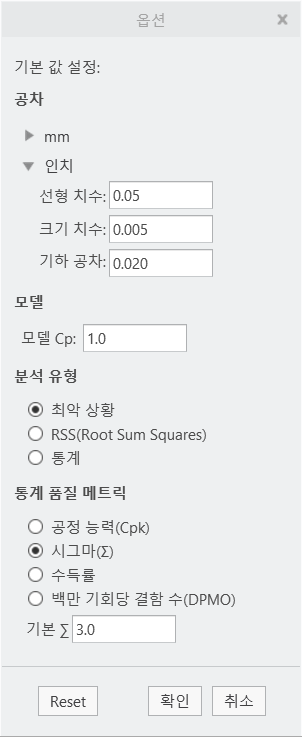

1. > 를 클릭합니다. EZ Tolerance 탭이 열립니다.
2. > 을 클릭합니다. 옵션(Options) 대화 상자가 열립니다.
3. 미국 관습(USC) 시스템을 준수하는 미터법(SI) 시스템 또는 인치를 따르는 기본 선형 치수(Linear dimension), 크기 치수(Size dimension) 및 기하 공차(Geometric tolerance)를 밀리미터 단위로 지정합니다.
 | 부품이 다른 단위계로 정의된 경우 옵션(Options) 대화 상자에 정의된 공차가 어셈블리의 부품에 사용된 기본 단위계로 변환됩니다. 예를 들어, 누적의 부품 중 하나에 대해 단위가 센티미터(cm)로 정의되어 있고 밀리미터(mm) 탭에서 선형 치수에 대한 기본 공차가 0.1인 경우 주제 부품에 정의된 모든 선형 치수의 기본 공차가 0.01cm가 됩니다. 선형 및 크기 치수에는 대칭 ± 공차가 있습니다. |
4. 모델 Cp(Model Cp) 값을 지정합니다. 모델 Cp(Model Cp) 옵션은 누적의 각 치수에 대한 통계적 분포를 정의하는 기본 가정을 제어합니다.
5. 분석 유형(Analysis Type) 영역에서 다음 중 각 새 누적 정의에 사용할 유형을 하나 선택합니다.
◦ 최악 상황(Worst Case)
◦ RSS(Root Sum Squares)
◦ 통계(Statistical)
분석 유형을 대상 품질이라고도 합니다. 각 누적의 유형을 변경할 수 있습니다. 이러한 유형 간의 차이에 대한 자세한 내용은 누적 공차 분석 유형을 참조하십시오.
6. 통계 품질 메트릭(Statistical Quality Metric) 영역에서 다음 중 통계 분석 및 연관된 품질 목표에 사용되는 메트릭을 하나 선택합니다.
◦ 공정 능력(CpK)(Process Capability (CpK))
◦ 시그마(∑)(Sigma (∑))
◦ 퍼센트 수율(% 수율)(Percent Yield (% Yield))
◦ DPMO(백만 기회당 결함 수)(Defects per Million Opportunities (DMPO))
7. 이전 단계에서 선택한 통계 품질 메트릭(Statistical Quality Metric)의 기본값을 지정합니다.
8. 분석 유형(Analysis Type)이 RSS 또는 통계(Statistical)인 경우 최악 상황 결과를 포함할지 여부를 선택합니다. 이 확인란을 선택하면 그래프 영역의 RSS 또는 통계 결과 아래에 누적된 최악 상황 결과가 표시됩니다.
| | 재설정(Reset) 버튼을 클릭하여 옵션(Options) 대화 상자의 값을 기본 설정으로 재설정할 수 있습니다. |
