機能強化: 表示ステートの取り込みと再使用
Creo+
ユーザーインタフェースの場所:
• >
• >
• グラフィック内ツールバー:
と
。
と 。説明

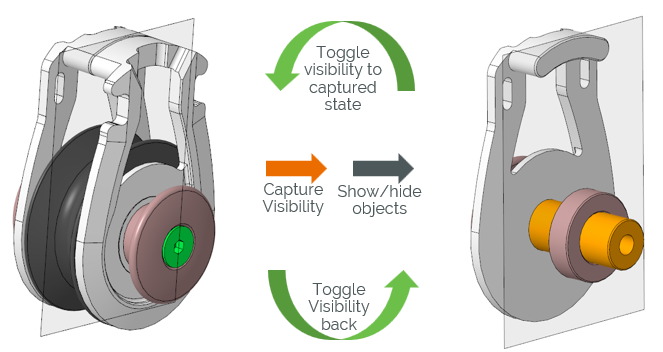

「表示を取り込み」(Capture Visibility) を使用して、モデル内のオブジェクトの現在の表示ステートを、後で参照できるように一時的なビューステートとして保存できるようになりました。設計プロセスの後半で、「表示を切り替え」(Toggle Visibility) を使用して、現在の表示ステートと取り込まれたビューステートを切り替えることができます。
組み合わせステート (MBD、Semi-MBD) によって管理されている表示設定は、「表示を切り替え」(Toggle Visibility) の影響を受けません。
これまでは、特定の表示ステートを部品モードまたはアセンブリモードで取り込んで、モデルを変更せずに再使用することは困難でした。
利点
設計の視覚化の柔軟性が向上します。
追加情報
ヒント: | なし。 |
制限事項: | 「表示を取り込み」(Capture Visibility) コマンドと「表示を切り替え」(Toggle Visibility) コマンドは、スタイル、フリースタイル、およびジェネレーティブデザインではサポートされていません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし |
