スタイル: カーブ正接長さの伸縮係数のサポート
Creo+
ユーザーインタフェースの場所: >
「カーブの編集」(Curve Edit) > > の順にクリックします。
「カーブの編集」(Curve Edit) > > の順にクリックします。ビデオ
説明
スタイルツールにカーブ正接長さの伸縮係数が追加され、カーブを設計または編集するときに、より精密に制御できるようになりました。

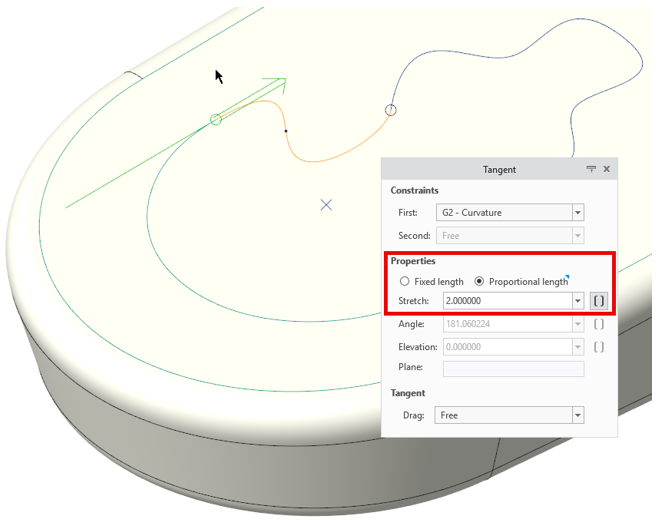

• 以前の「長さを固定しない」(Relax Length) の値とは異なり、伸縮係数では、接線の長さを自然な正接の長さの比率として設定します。

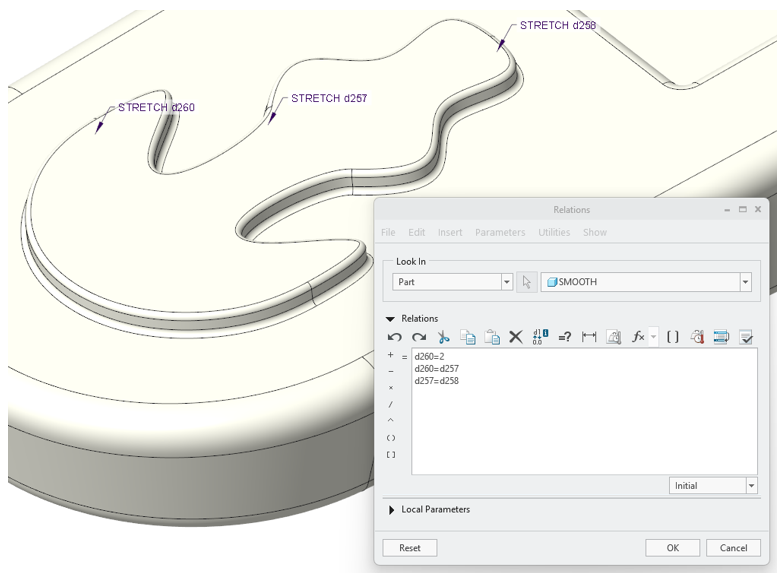

• この係数を編集可能な寸法として表示すると、スタイル外で調整したり、リレーションやファミリーテーブルなどのほかのフィーチャーと統合したりできます。
このアップデートにより、境界ブレンド (点通過カーブ) およびスタイル (サーフェス正接) にある同様の伸縮制御と整合が取れるようになります。
利点
• カーブ正接の比例長さをより細かく制御可能
• 伸縮係数をスタイルツール以外でも使用できるように公開することで、設計意図をより簡単に把握および伝達
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
