スタイル: サーフェス上でのピース間再パラメータ化カーブの自動生成
Creo+
ユーザーインタフェースの場所: >
「スタイル」(Style) >
「サーフェス」(Surface) >

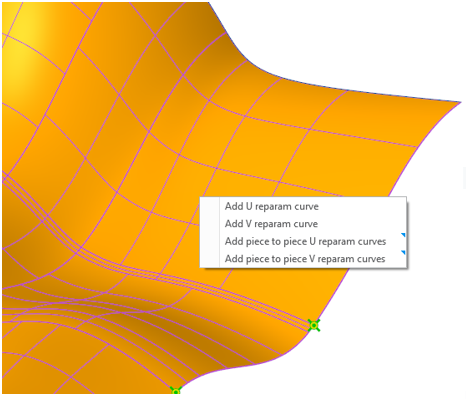

「再パラメータ化」(Reparameterization) の順にクリックし、モデルを右クリックします。
「スタイル」(Style) > 「サーフェス」(Surface) > 「再パラメータ化」(Reparameterization) の順にクリックし、モデルを右クリックします。ビデオ
説明

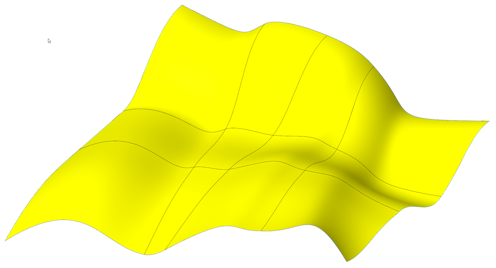

Creo で、スタイルサーフェスに対して、U 方向と V 方向の両方の再パラメータ化カーブが自動生成されるようになり、サーフェス精度が大幅に向上しました。
複合境界を持つサーフェスの場合、ピース間の再パラメータ化カーブを境界の終点に自動整列することが可能になり、反対側の対応するカーブと正確に整列できるようになりました。

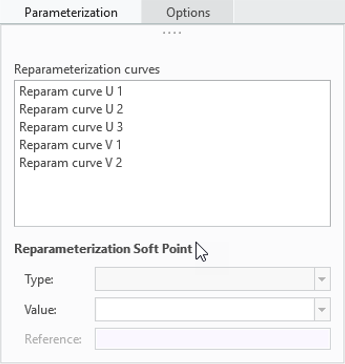

生成されたカーブは、「再パラメータ化カーブ」(Reparameterization curves) リストに表示され、必要に応じてさらに微調整できます。
これまでは、このプロセスでは再パラメータ化カーブを手動で作成し、カーブの終点を境界参照に整列する必要がありました。
利点
• 再パラメータ化カーブの作成を効率化し、設計プロセスをより直感的かつ効率的に改善
• 複雑なサーフェスで作業する際の時間と労力を節約
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
