HSM ツールパスとソリッド工具の工具ホルダーのガウジ回避
Creo+
ビデオ
説明

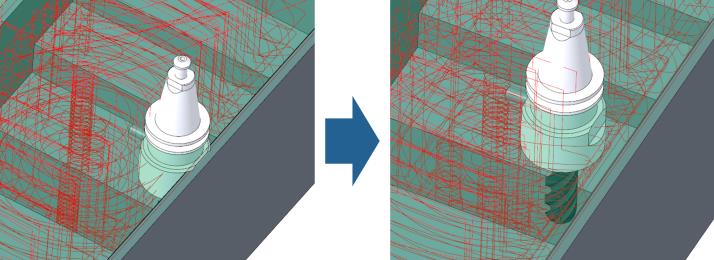

これまでは、ソリッド工具ホルダーのプロファイルまたは形状はツールパス計算で考慮されませんでした。HSM ツールパスがソリッド工具ホルダーのプロファイルもガウジ回避できるようになりました。ツールパスではソリッド工具ホルダーの部品設計に対応するホルダー形状が考慮されます。ソリッド工具ホルダーは参照部品と中間素材に対してガウジ回避されます。
利点
この機能強化では次のような利点が得られます。
• ツールパスの精度が向上します
• HSM ステップのツールパス計算で実際のソリッド工具ホルダーの形状が考慮されます
追加情報
ヒント: | 正確なツールパスとシミュレーションを生成するには、ソリッド工具とソリッド工具ホルダーを正しい位置にアセンブリするようにします。ホルダーの内側に工具を配置すると、間違ったツールパスとシミュレーションが生成されます。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | enable_hsmseq_holder_degouge yes, no* |
