製造プロセスの文書化の機能強化
Creo+
ユーザーインタフェースの場所: 「製造」(Manufacturing) で、 >
「ドキュメンテーションを処理」(Process Documentation) の順にクリックします。
「ドキュメンテーションを処理」(Process Documentation) の順にクリックします。ビデオ
説明

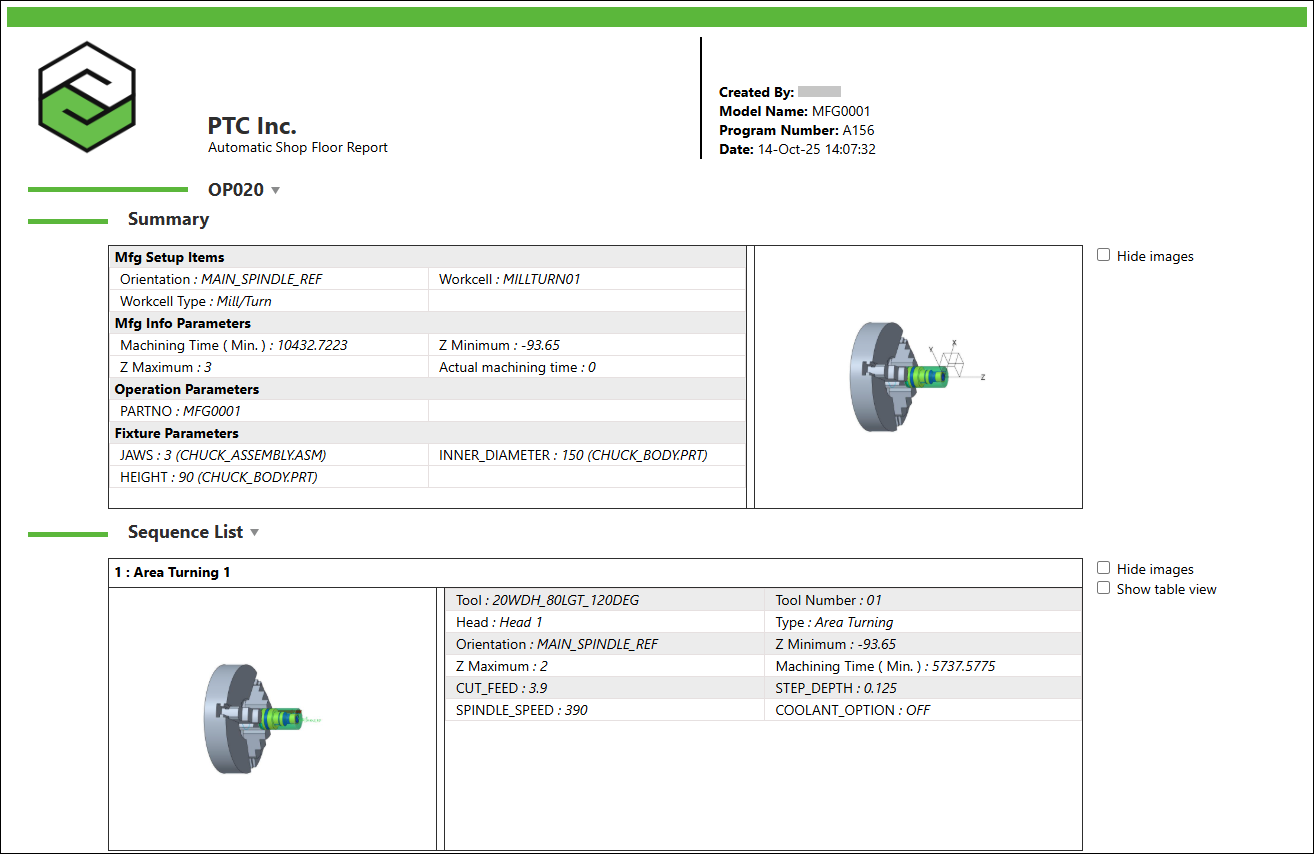

プロセスの文書化が機能強化され、自動作業現場レポートで以下がサポートされるようになりました。
• 選択したステップのレポートを生成できるようになりました。
• レポートの「サマリー」(Summary) セクションに取付具パラメータを含めるための新しいオプションが導入されました。
• 製造モデルイメージでプログラムゼロ座標系のサイズを大きくできるようになりました。

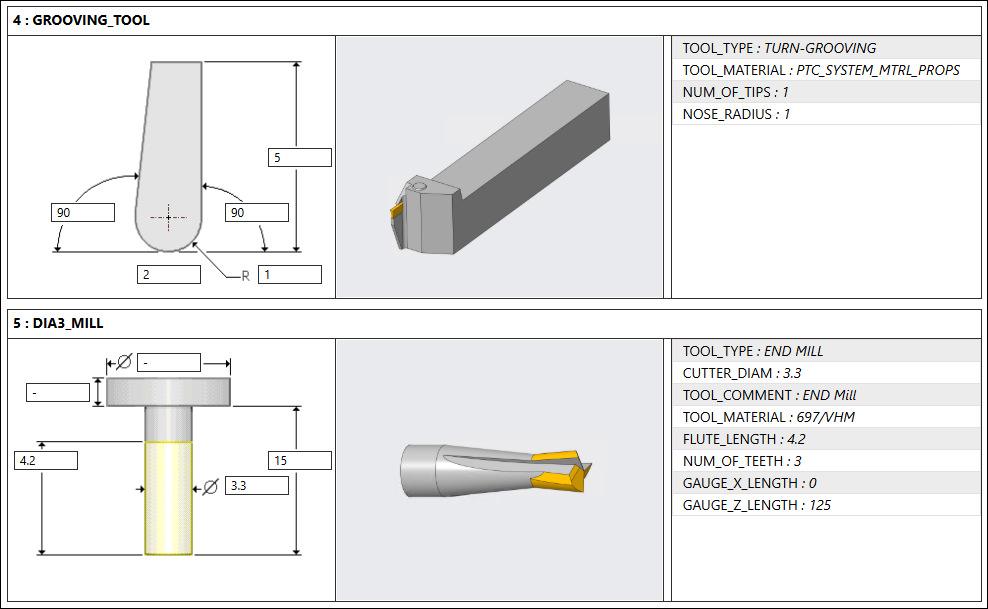

• ソリッド工具の場合、レポートには工具のパラメトリック表示イメージがソリッドジオメトリイメージとともに表示されます。
利点
これらの機能強化により、次のような利点が得られます。
• 選択した NC ステップのレポートを作成できます。
• レポート内に取付具パラメータなどの追加の詳細を含めることができます。
• モデルイメージ内のプログラムゼロ座標系の視覚的な明確さが向上します。
• レポートにソリッド工具のパラメトリック情報を含めることができます。
追加情報
ヒント: | 会社のロゴイメージファイルのデフォルトサイズは 120x120 ピクセルです。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
