4 軸領域ターニングユーザーインタフェースの刷新
Creo+
ユーザーインタフェースの場所: 製造で、 > >
「4 軸領域ターニング」(Four Axis Area Turning) の順にクリックします。
「4 軸領域ターニング」(Four Axis Area Turning) の順にクリックします。ビデオ
説明

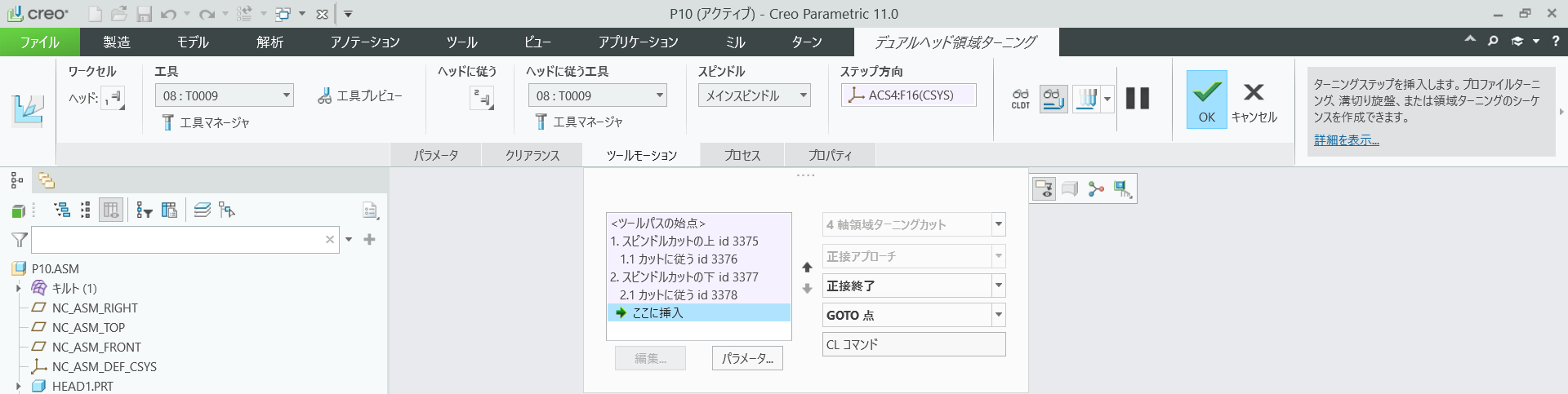

これまで、「4 軸領域ターニング」(Four Axis Area Turning) コマンドでは、古いメニューマネージャに基づいてツールパスが生成されていました。「4 軸領域ターニング」(Four Axis Area Turning) コマンドの UI が刷新され、古いメニューマネージャベースのツールパスはこのコマンドに適用されなくなりました。
4 軸領域ターニングシーケンスで「クリアランス距離」(CLEAR_DIST)、「ターンが従うターンプロファイル方向」(TURN_FOLLOW_TPROF_DIR)、「ユーザー出力点」(USER_OUTPUT_POINT) の各パラメータもサポートされるようになりました。シーケンスの各スライスにおける CUTCOM 文が 4 軸領域ターニングでもサポートされます。
利点
この機能強化では次のような利点が得られます。
• メニューマネージャベースのツールパスが減りました
• その他のツールパスに対する機能強化を利用します
• Creo NC 内のその他のツールパスと一貫性のある UI が提供されます
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | カッター補正のサポート: mfg_areaturn_cutcom_each_slice yes, no* |
