保持されているボディとサーフェスの接続
Creo+
ユーザーインタフェースの場所:
1. ジェネレーティブデザインアプリケーションで、「設計基準を追加」(Add Design Criteria) をクリックします。「設計基準」(Design Criteria) ダイアログボックスが開きます。

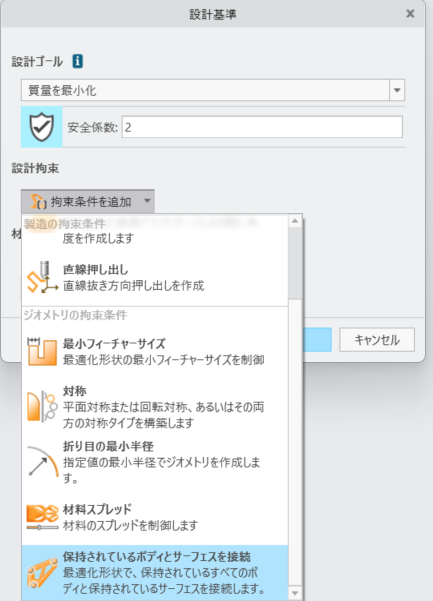

2. 「設計拘束」(Design Constraints) で、「拘束条件を追加」(Add Constraints) をクリックしてから、「保持されているボディとサーフェスを接続」(Connect Preserved Bodies and Surfaces) をクリックします。
ビデオ
説明

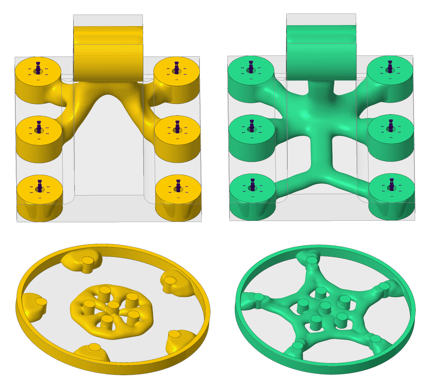

ジェネレーティブデザインですべての保持されているボディとサーフェスを接続できるようになりました。「保持されているボディとサーフェスを接続」(Connect Preserved Bodies and Surfaces) という新しいジオメトリ拘束が「設計基準」(Design Criteria) ダイアログボックスに追加されました。この拘束は、すべてのタイプの検討に適用されます。
この拘束は、以下のシナリオで便利です。

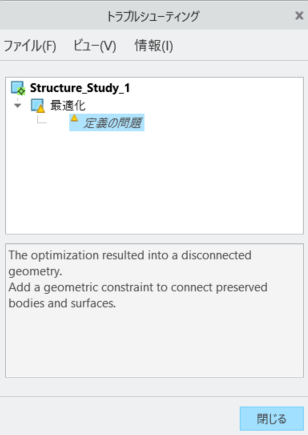

• 過剰拘束が原因で、最適化されたジオメトリが接続されていない場合。
• 保持されているジオメトリがロードパスの外側にある場合。
• このユースケースでは、すべての保持されているボディとサーフェスを接続する必要がない場合。
ジェネレーティブツリーでは、「保持されているボディとサーフェスを接続」(Connect Preserved Bodies and Surfaces) 拘束は「追加情報」(Additional Information) ノードの下にリストされます。
利点
この機能強化により、設計意図をより正確に取り込むことで、最適化の結果が改善されます。この新しい拘束は簡単に適用できます。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
