これまでの GD&T Advisor では、単一の Creo パターン内で作成された円柱フィーチャーに対してのみパターン形体を定義できました。この拘束により、個別にモデル化された同じサイズの円柱にパターンベースのアノテーションを適用することが困難でした。

GD&T Advisor で、ダイナミックサーフェス集合を使用したパターン形体の定義がサポートされるようになりました。単一の Creo パターンの一部ではない同じサイズの円柱形体が設計に含まれている場合、データム参照形体などのダイナミック参照を使用してこれらのサーフェスを収集し、GD&T Advisor でパターン形体としてまとめて評価できます。

この機能強化によって、アノテーションを作成するワークフローが合理化され、元々はパターン化されていなかった反復されるジオメトリを操作する際の柔軟性が向上しています。

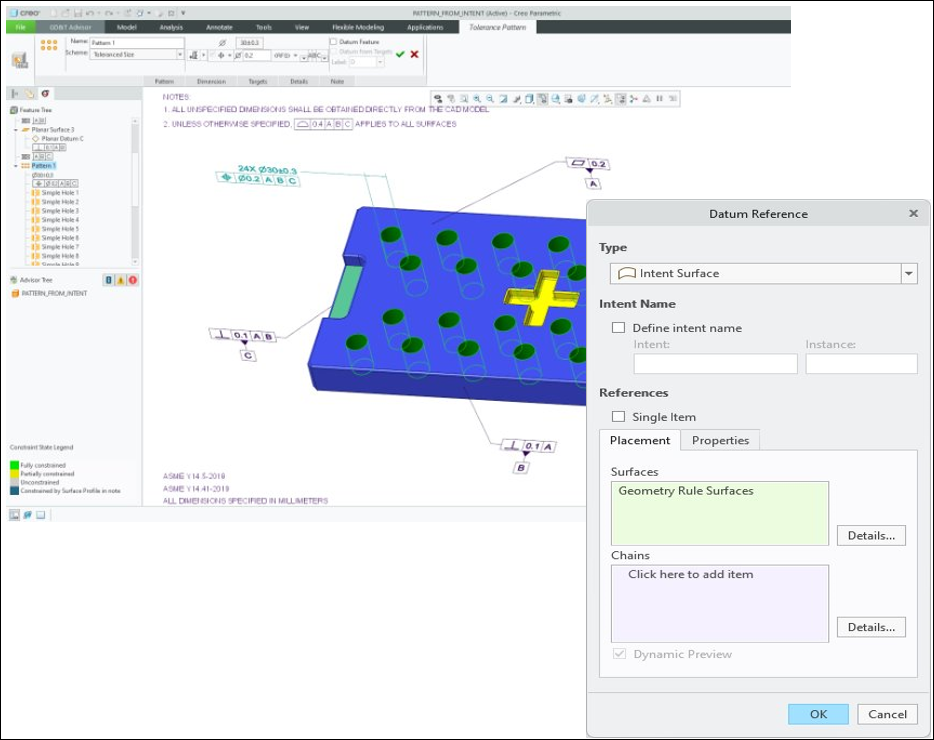

次のイメージは、GD&T Advisor で同じサイズの円柱ジオメトリに対し、ダイナミックサーフェス集合を使用してパターン形体を定義する方法を示しています。

形体が単一の Creo パターンを使用して作成されていない場合でも、同じサイズの円柱ジオメトリに対して GD&T Advisor パターン形体を定義できるようになりました。この機能強化により、次のような広範囲のモデリングシナリオがサポートされます。
