データ共有フィーチャーのアノテーション伝達ユーザーインタフェースの合理化
Creo+
ユーザーインタフェースの場所: アノテーション伝達ユーザーインタフェースは、マージ、コピージオメトリ、シュリンクラップなどのデータ共有フィーチャーで使用できます。
ビデオ
説明
アノテーション伝達が機能強化され、親子関係の一部であるグループアノテーションメンバーのサポートが向上しています。これまでは、親アノテーション (スタックリーダーなど) だけがリストされていたため、関連するすべてのアノテーションの伝達と依存を管理することが困難でした。この機能強化により、メンバーアノテーションが個別にリストされるようになり、データ共有フィーチャーを使用する際に、その伝達状態と依存状態を個別に制御できるようになりました。
この機能強化は、以下を含むすべての親子アノテーショングループに適用されます。
• 積重ねアノテーション
• ほかのアノテーションに関連付けられていたシンボルまたは表面仕上げアノテーション
• 親データムフィーチャーシンボルに関連付けられているデータム位置アノテーション要素
このほかにも以下のような改善が行われています。
• グループアノテーションが追加されると、すべての関連メンバーが自動的に含められます。このリストからいずれかのメンバーを除去すると、グループ全体が除去されて一貫性が維持されます。

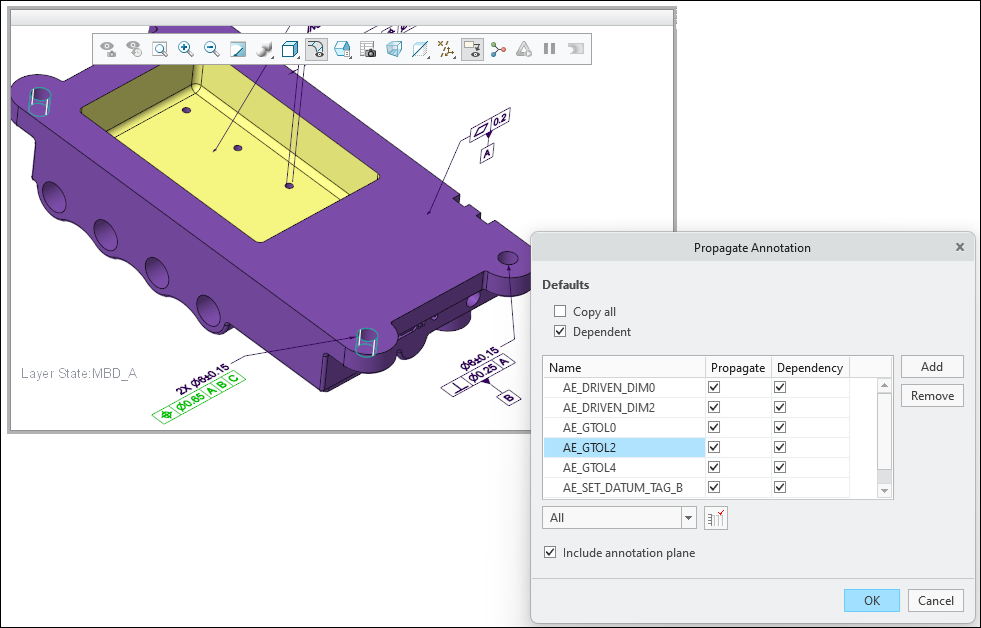

• 伝達ユーザーインタフェースでアノテーションにカーソルを合わせると、グラフィックウィンドウで対応するアノテーションが事前ハイライトされるため、参照アイテムをより迅速および簡単に識別できます。

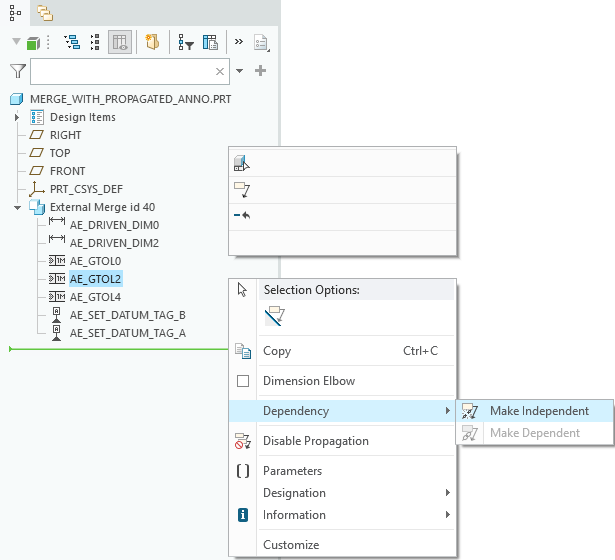

• 伝達と依存を管理するためのコンテキストメニューオプションが、すべてのグループメンバーで完全にサポートされるようになりました。
利点
データ共有フィーチャーを操作する際、アノテーショングループに属する個々のアノテーションの伝達状態と依存状態を制御する方法が改善され、効率化します。
追加情報
ヒント: | なし |
制限事項: | 現時点では、データ共有フィーチャーを介して伝達できるのは、アノテーションフィーチャーが所有するアノテーションのみです。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
