基本的な 3D PDF エクスポート
Creo+
ユーザーインタフェースの場所: > > > の順にクリックします。
ビデオ
説明

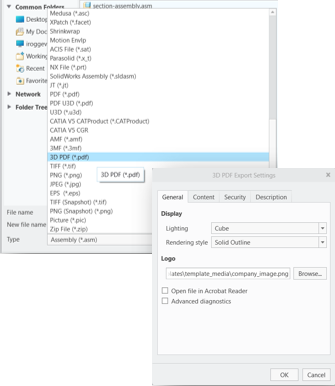

Creo+ では、3D PDF エクスポート機能が強化されています。このリリースでは、「3D PDF (pdf)」という追加のエクスポートオプションを使用できます。
エクスポートされた 3D PDF には、モデル、組み合わせステート、およびアセンブリレベルの PMI が含まれます。エクスポート時に、モデルは部品またはアセンブリの 3D PDF テンプレートに自動的に関連付けられます。これらのテンプレートには、以下の内容が含まれます。
• PDF ドキュメントを介してモデルを回転、パン、ズーム、および参照できる 3D ビューウィンドウ。これには、その組み合わせステートに関連付けられている PMI が含まれます。「View Styles」 (「Illustrated」、「Solid」、「Transparent」、および「Solid with Edges」) から選択することもできます。
• 3D ビューウィンドウでクロスハイライト表示される部品リスト。
• 3D PDF コンシューマが確認対象とする組み合わせステートをすばやく切り替えおよび選択するためのサムネイル表示。
• 作成者名、ファイル名、日付などのモデル情報。
• 承認者またはレビュー担当者の名前領域および署名領域のダイナミック編集。これらは、3D PDF のダイナミック領域のコンシューマが編集および保存できます。また、注記は 3D PDF の下流工程のコンシューマが編集および保存できます。
• 会社ロゴを含めるためのカスタマイズオプション。

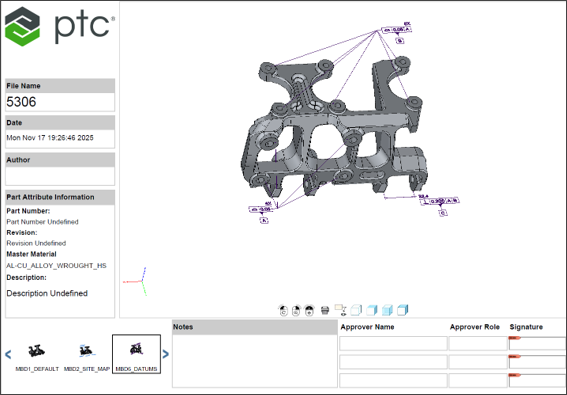

3D PDF への部品のエクスポート

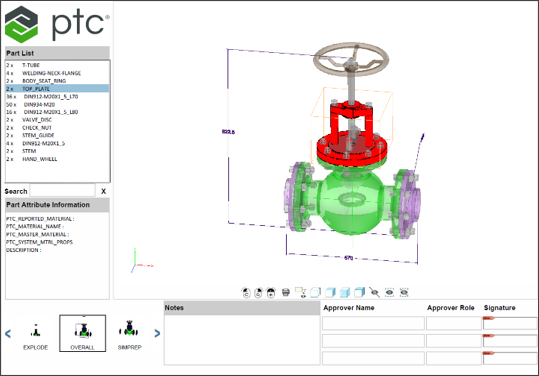

3D PDF へのアセンブリのエクスポート
利点
この機能強化により、MBD データの参照に PDF ビューアのみを使用する可能性のある下流工程の顧客と、3D 情報を共有できるようになります。
追加情報
ヒント: | なし。 |
制限事項: | 現在、 のいくつかの機能領域は 3D PDF でサポートされていません。サポートされていない機能領域には、以下が含まれます。 • スクリーンに対してフラットに配置される注記 • アノテーション平面上のテーブル • 穴の注記 • アセンブリ内の部品レベルのアノテーション • 埋め込み構成部品および分離不可能構成部品 • フレキシブルモデリングフィーチャー • テクスチャ付きの外観 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
