ユーザーインタフェースの場所: 「モデル」(Model) > 「投影」(Project) の順にクリックします。

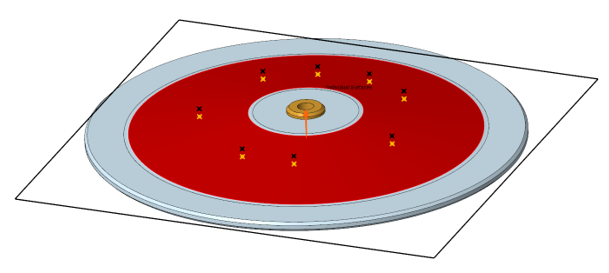

Creo 11.0 では、スケッチ点を投影する際の「投影」(Project) フィーチャーが機能強化され、複数の点を 1 回の操作で投影できるようになりました。これまでは、1 回の操作でジオメトリターゲットオブジェクトに投影できる点は 1 つだけでした。

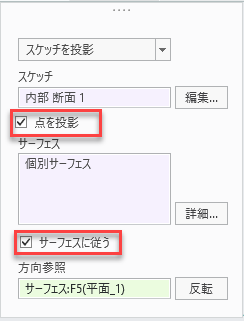

「スケッチ」(Sketch) オプションを選択すると、新しい「点を投影」(Project points) チェックボックスが使用可能になります。これにより、スケッチに存在するスケッチカーブに加えて、スケッチに含まれている点を、選択したターゲットに投影できます。作図カーブと同様に、作図点は無視され、投影されません。作成されたフィーチャの点は、スポット溶接フィーチャー内、または「フィーチャーから」(From Feature) オプションで投影点を含む「投影」(Project) フィーチャーの参照がサポートされる点ベースのパターン内で、位置参照として使用できます。

板金環境では、「サーフェスに従う」(Follow surface) オプションが強化され、投影されたすべてのスケッチ点に適用されます。

反復フィーチャーへの入力として、複数の投影点参照をより高速でより柔軟に定義できます。
