延長: 新しい外挿オプション
Creo+
ユーザーインタフェースの場所: > >
「延長」(Extend) > タブの順にクリックします。
「延長」(Extend) > タブの順にクリックします。説明

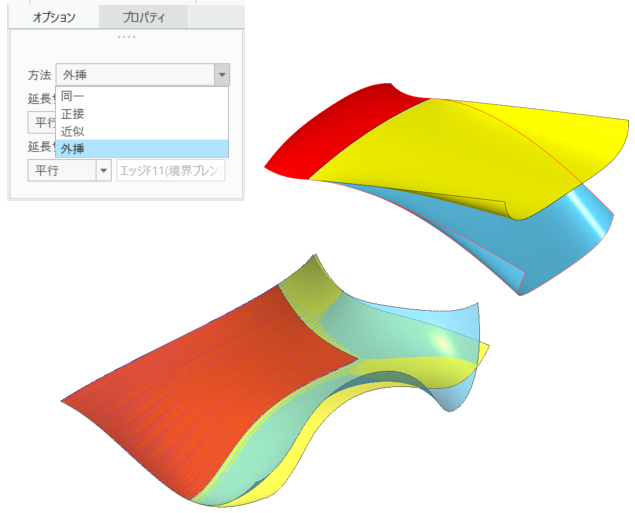

11.0 で、「延長」(Extend) フィーチャーの「方法」(Method) として新しいオプション「外挿」(Extrapolate) が追加されました。
この方法では、各サーフェスが、元のドメイン内では元のサーフェスと一致する新しい外挿サーフェスに置き換えられます。これにより、起伏の少ないサーフェス延長が作成されます。外挿サーフェスには新しいサーフェス ID が割り当てられます。
「同一」(Same) サーフェス延長方法では屈曲や折り曲げなどの望ましくない結果が生じたり、失敗したりする場合に、「外挿」(Extrapolate) 法を使用してより良い結果を得ることができます。
このような幅広いジオメトリ延長方法により、目的のジオメトリを作成するための柔軟性と生産性が向上します。
「外挿」(Extrapolate) オプションを使用した場合、平面を除くすべてのサーフェスタイプが外挿され、B-スプラインサーフェスまたはスプラインサーフェスになります。元のサーフェスがスプラインまたは B-スプラインタイプでない場合、外挿サーフェスは元のドメイン内では元のサーフェスの近似になります。平面は平面のままとなります。その他の解析サーフェスを延長して解析サーフェスのままにするには、「同一」(Same) (サーフェス) 延長方法を使用します。
利点
目的のジオメトリを作成する際の柔軟性が向上しました
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
