ゾーンベースの設計

ゾーンベースの設計

Creo+

ユーザーインタフェースの場所: 複合材設計環境で、以下の操作を行います。

•

「プライ」(Ply) をクリックします。「タイプ」(Type) で、

「ゾーンベースのプライ」(Zone Based Ply) を選択します。

• 「ゾーン」(Zones) グループの以下のコマンドを使用します。

◦

積層ゾーン

◦

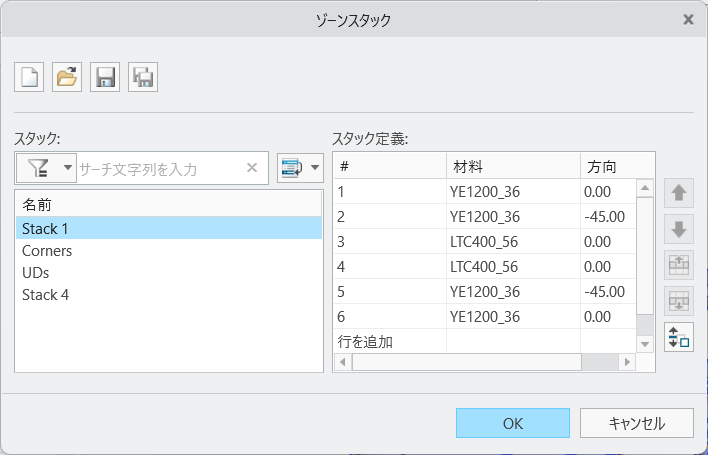

ゾーンスタック

◦

ゾーンからのプライ

ビデオ

説明

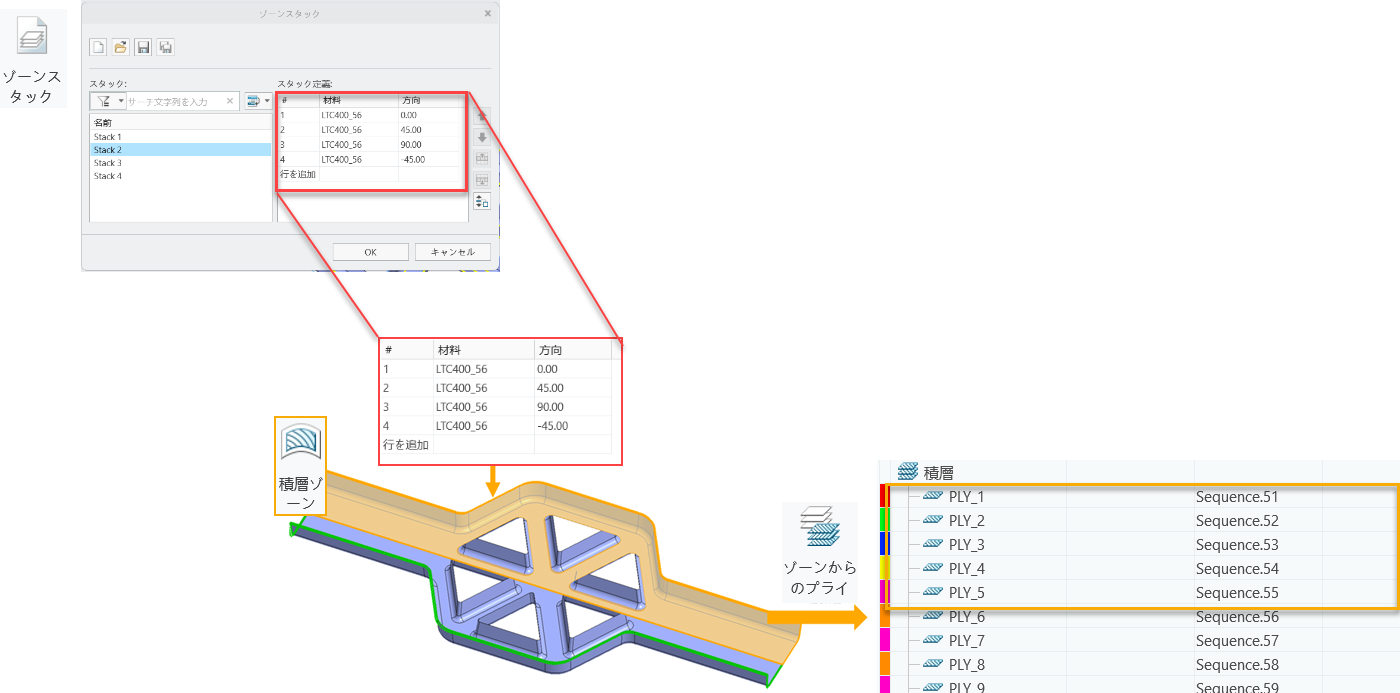

新しいゾーンベースの設計を使用して、ゾーンベースのプライとコアを作成できるようになりました。

レイアップサーフェス上に概念的なゾーン領域を定義し、ローカル積層定義を含むゾーンスタックレシピを作成できます。

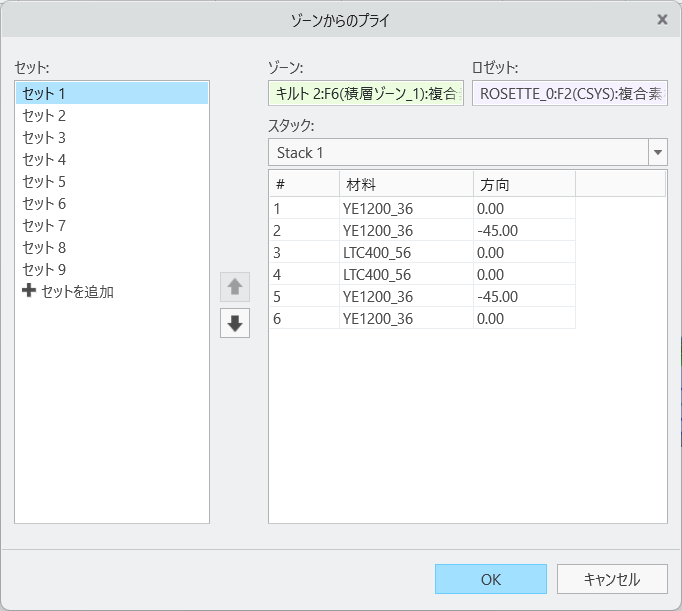

「ゾーンからのプライ」(Plies From Zones) ツールを使用してゾーンをゾーンスタックレシピおよびロゼットと組み合わせることで、ゾーンベースのプライとコアを自動的に作成できます。

ゾーンの境界を修正すると、ゾーンに基づいて作成されたゾーンベースのプライとコアの境界が更新されます。

利点

ゾーンとゾーンスタックを使用して、トップダウンの概念複合材設計を定義できます。

追加情報

ヒント:	なし。
制限事項:	既知の制限事項はありません。
これは、既存の機能からの置き換えですか?	いいえ。
この機能に関連付けられているコンフィギュレーションオプション:	なし。
