動的なドレーピングのパラメータ
Creo+
ユーザーインタフェースの場所: 複合材設計環境で、
「ドレーピングシミュレーション」(Draping Simulation) をクリックします。
「ドレーピングシミュレーション」(Draping Simulation) をクリックします。ビデオ
説明
ドレーピングされたプライおよびコアに変更を加えると、ドレーピングのパラメータが自動的に更新されるようになりました。
• ドレーピングされたプライまたはコアのサイズを変更すると、「シードポイント」(Seed point) の位置と「ステップの長さ」(Step length) の値が自動的に再計算されます。
• ドレーピングされたプライの材料を変更したり、その材料の構成繊維の角度を編集したりすると、「ドレーピング角度のオフセット」(Draping angle offset) の値が自動的に再計算されます。

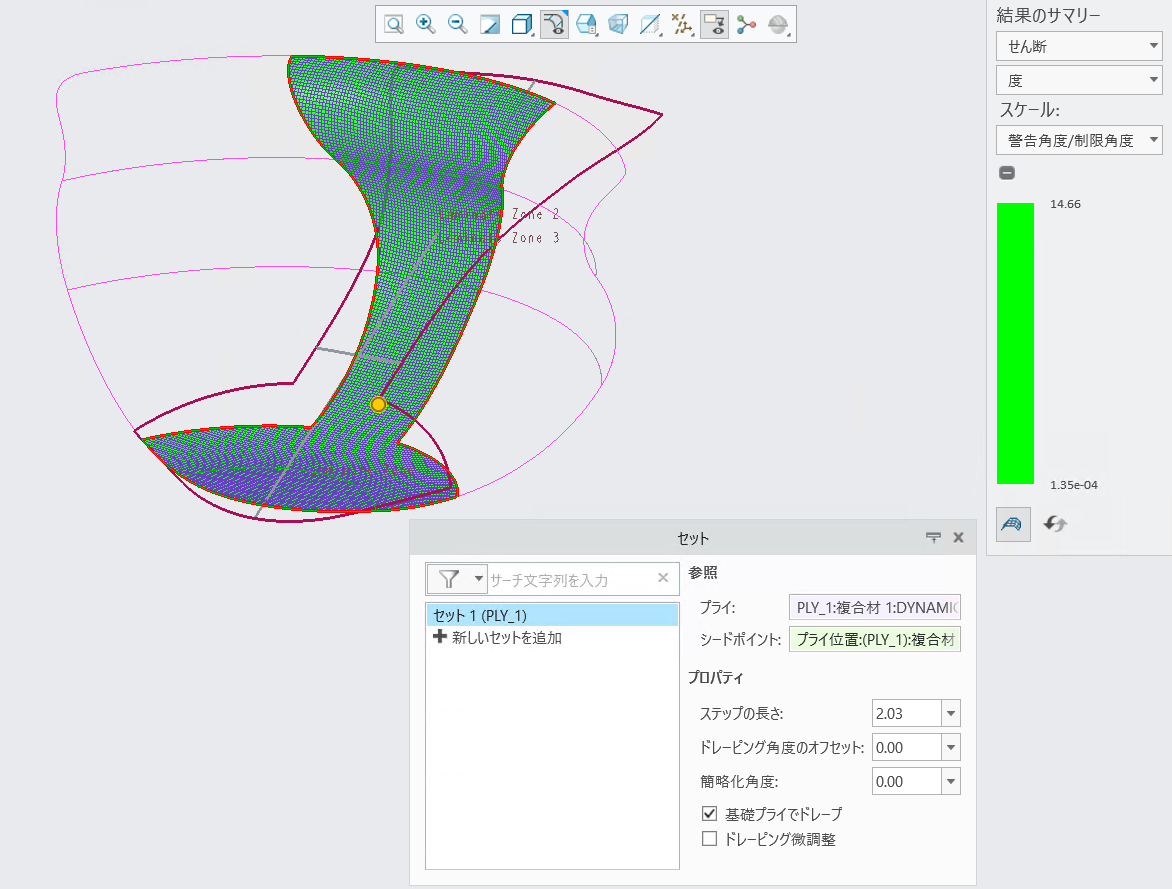

プライサイズとプライ材料を更新する前のドレーピングのパラメータの値を次のイメージに示します。

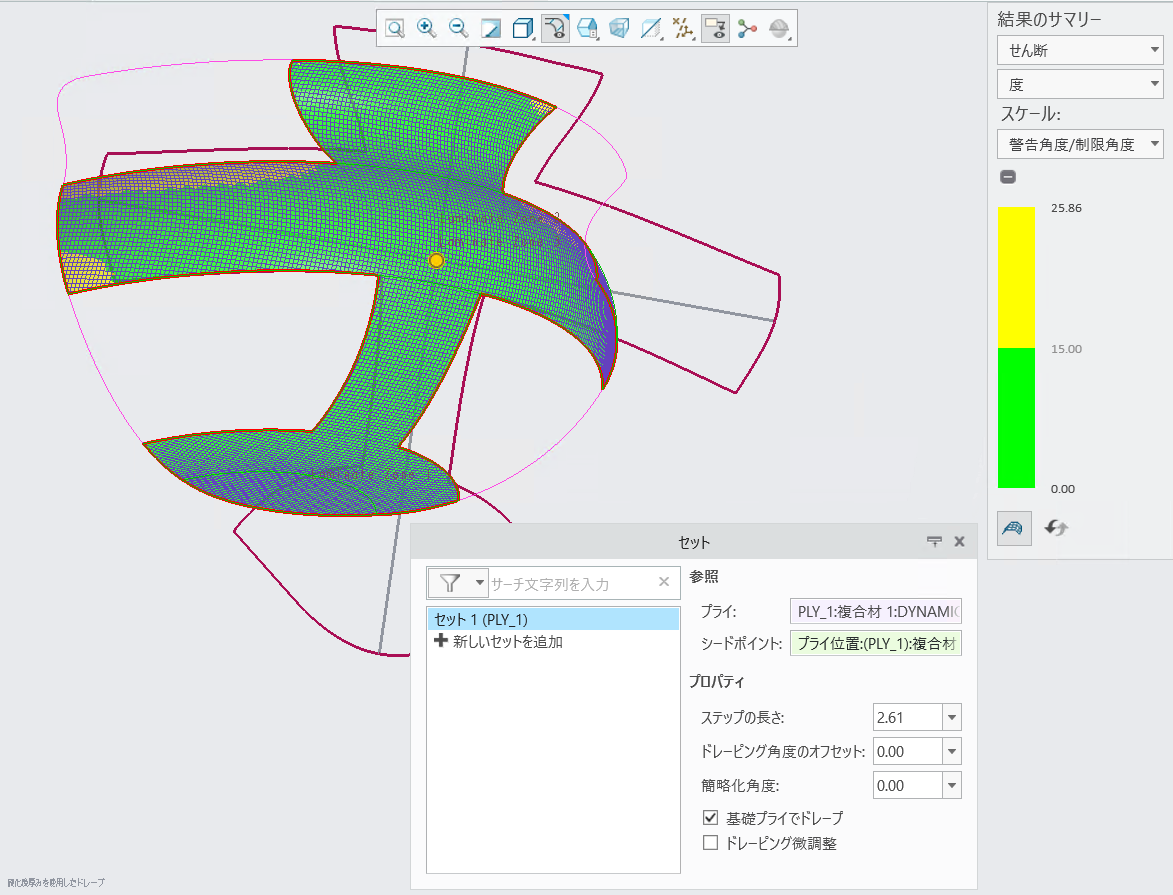

プライサイズとプライ材料を更新した後のドレーピングのパラメータの再計算値を次のイメージに示します。
シードポイントの位置を手動で設定した場合、またはステップの長さおよびドレーピング角度のオフセットにカスタム値を使用した場合、デフォルト値にリセットするまで値は変更されません。
利点
この機能強化により、新しいシードポイントの位置、新しいステップの長さ、および新しいドレーピング角度のオフセットが自動的に再計算および更新されることで、生産性が向上します。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
