Ffowcs Williams Hawkings モデルシミュレーション練習 4 - シミュレーションの実行
FWH モデルの非定常シミュレーションは、次の手順で実行されます。

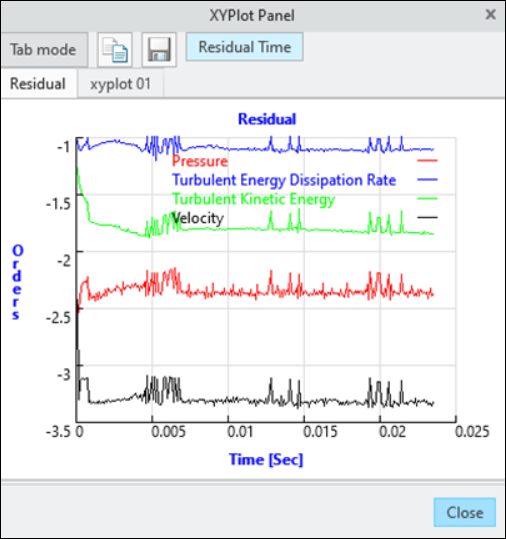

シミュレーション残差
1. Flow Analysis ツリーで、「物理」(Physics) の下の「共通」(Common) を選択します。
2. 「プロパティ」(Properties) パネルの「モデル」(Model) タブで、以下に示すオプションの値を設定します。
a. 「イテレーション数」(Number of Iterations) - 15
b. 「時間定義」(Time Definition) - 「非定常」(Transient)
c. 「時間定義」(Time Definition) - 「回転システム」(Rotating System)
d. 「回転数」(Number of Revolutions) - 2
e. 「回転あたりの時間ステップ」(Time Steps per Revolution) - 120
f. 「回転速度」(Rotational Speed) - 5100 rpm
g. 「結果保存頻度」(Result Saving Frequency) - 120
3. 「プロジェクト」(Project) グループで、
「結果をロード」(Load Results) をクリックして、定常状態の結果をロードします。「開く」(Open) ダイアログボックスが開きます。
「結果をロード」(Load Results) をクリックして、定常状態の結果をロードします。「開く」(Open) ダイアログボックスが開きます。4. PROPELLER_Project 1.sres ファイルを選択し、「開く」(Open) をクリックします。
5. 「実行」(Run) グループで
「ソリューションから開始」(Start from Solution) をクリックして、ソリューションからシミュレーションを開始します。
「ソリューションから開始」(Start from Solution) をクリックして、ソリューションからシミュレーションを開始します。6.
「実行」(Run) をクリックしてシミュレーションを開始します。
「実行」(Run) をクリックしてシミュレーションを開始します。7.
「XY プロットパネル」(XYPlot Panel) をクリックして非定常シミュレーションの残差を表示します。
「XY プロットパネル」(XYPlot Panel) をクリックして非定常シミュレーションの残差を表示します。8. シミュレーションが完了した後、「OK」をクリックします。
 | 非定常シミュレーションでのデフォルトの収束基準は 0.1 です。すべての変数の残差が 1 桁台に減少するか最大イテレーション回数に達した場合、シミュレーションは次の時間ステップに進みます。 |
