Ffowcs Williams Hawkings モデルシミュレーション練習 3 - 監視点の作成
監視点を作成するには
1. 監視点を作成するには、「Flow Analysis」リボンの「ポストプロセス」(Post-processing) グループで「監視点」(Monitor Points) を選択します。
2. 「結果」(Results) で、「監視点」(Monitoring Points) の下の Point 01 を選択します。
3. 「プロパティ」(Properties) パネルの「モデル」(Model) タブで、以下に示すオプションの値を設定します。
◦ 「位置」(Position) - -0.0225, 0.1, 0.2 meters
◦ 「音響受信」(Acoustic Receiver) - 「はい」(Yes)
4. 監視点を作成するには、「Flow Analysis」リボンの「ポストプロセス」(Post-processing) グループで「監視点」(Monitor Points) を選択します。
5. 「結果」(Results) で、「監視点」(Monitoring Points) の下の Point 02 を選択します。
6. 「プロパティ」(Properties) パネルの「モデル」(Model) タブで、以下に示すオプションの値を設定します。
◦ 「位置」(Position) - -0.0125, 0.05, 0.075 meters
◦ 「音響受信」(Acoustic Receiver) - 「はい」(Yes)

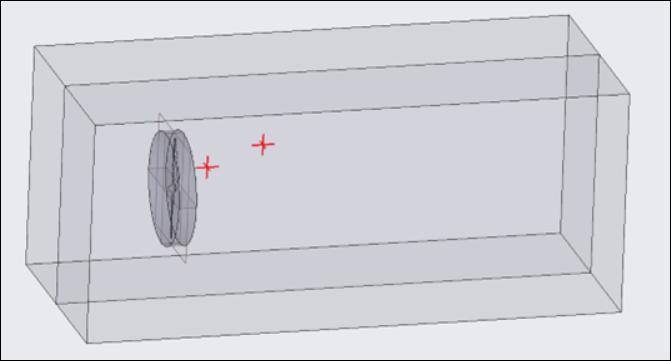

7. 関数パネルで、「ビュー特性をオン/オフで切り替え」(Turn on/off view properties) をクリックし、「すべてのサーフェスを表示」(Show all surfaces) をリストから選択します。図に示すように監視点が表示されます。
監視点
 | 特定の場所の音圧レベルを測定するために、シミュレーションの前に監視点が作成されます。 |
