広帯域音源モデルシミュレーション練習 7 - 結果の解析
この練習では、シミュレーションの実行中と終了後に結果を解析する方法について説明します。CAD サーフェス (流体ドメインではない) を非表示にするには、「表示」(Show) グループの
「CAD ボディ」(CAD Bodies) と
「Flow Analysis ボディ」(Flow Analysis Bodies) の間で切り替えを行います。「凡例」(Legend) ドロップダウンで「選択なし」(No Selection) を選択することで、変数の表示をクリアします。
「XY プロットパネル」(XYPlot Panel) をクリックして XY プロットを表示します。
「CAD ボディ」(CAD Bodies) と 「Flow Analysis ボディ」(Flow Analysis Bodies) の間で切り替えを行います。「凡例」(Legend) ドロップダウンで「選択なし」(No Selection) を選択することで、変数の表示をクリアします。 「XY プロットパネル」(XYPlot Panel) をクリックして XY プロットを表示します。 | 1. 選択したジオメトリエンティティの表示/非表示を切り替えるには、ビューパネルで  「表示」(Show) をクリックします。2. カラースキームを変更するには、「凡例」(Legend) で  「詳細表示」(More) をクリックし、「青赤」(Blue Red) または「青紫」(Blue Purple) を選択します。 |
2 次元断面上の圧力コンターの表示
圧力コンター - 断面ビュー  | 圧力コンター - ズームビュー  |
1. Flow Analysis ツリーで、「結果」(Results) の下の「派生サーフェス」(Derived Surfaces) をクリックします。
2. Section 01 を選択します。
3. 「プロパティ」(Properties) パネルの「ビュー」(View) タブで、「サーフェス」(Surface) で表示されるオプションに対して次の値を設定します。
◦ 「グリッド」(Grid) - 「いいえ」(No)
◦ 「外形」(Outline) - 「いいえ」(No)
◦ 「変数」(Variable) - 「圧力:[流れ]」(Pressure:[Flow])
◦ 「最小」(Min) - 0 Pa
◦ 「最大」(Max) - 500 Pa
2 次元断面上の音響出力コンターの表示
音響出力コンター - 断面ビュー  | 音響出力コンター - ズームビュー  |
1. 「ポストプロセス」(Post-processing) グループで、
「断面ビュー」(Section View) をクリックします。新しいエンティティ Section 02 が、Flow Analysis ツリーの「Derived Surfaces」の下に表示されます。
「断面ビュー」(Section View) をクリックします。新しいエンティティ Section 02 が、Flow Analysis ツリーの「Derived Surfaces」の下に表示されます。2. Section 02 を選択します。
3. 「プロパティ」(Properties) パネルの「モデル」(Model) タブで、以下に示すオプションの値を設定します。
◦ 「タイプ」(Type) - 「平面 X」(Plane X)
◦ 「任意の平面」(Arbitrary Plane) - 0
4. 「OK」をクリックしてダイアログボックスを閉じます。
5. Flow Analysis ツリーの「結果」(Results) の「派生サーフェス」(Derived Surfaces) の下に「Section 02」が作成されます。
6. 「プロパティ」(Properties) パネルの「ビュー」(View) タブで、以下に示す「サーフェス」(Surface) のオプションの値を設定します。
◦ 「グリッド」(Grid) - 「いいえ」(No)
◦ 「外形」(Outline) - 「いいえ」(No)
◦ 「変数」(Variable) - 「音響出力:[音響]」(Acoustic Power:[Acoustic])
◦ 「最小」(Min) - 0 W/m3
◦ 「最大」(Max) - 1e-07 W/m3
ドメイン内のストリームラインを表示
ストリームラインにより、流体流れのパスが追跡されます。
1. 流線を作成するには、Flow Analysis リボンの「ポストプロセス」(Post-processing) グループで「流線」(Stream Lines) を選択します。
2. 流線を入口境界からリリースするには、outside_dir3_min の値として Yes を選択します。
3. Flow Analysis ツリーで > > > の下の「ジオメトリ」(Geometry) を選択します。
4. 「プロパティ」(Properties) パネルの「モデル」(Model) タブで、以下に示すオプションの値を設定します。
◦ 「線の太さ」(Line Thickness) - 0.0004 m
◦ 「アニメーション時間サイズ」(Animation Time Size) - 0.05
5. 「プロパティ」(Properties) パネルの「ビュー」(View) タブで、「サーフェス」(Surface) で表示されるオプションに対して次の値を選択します。
◦ 「変数」(Variable) - 「速度マグニチュード: [流れ]」(Velocity Magnitude: [Flow])
◦ 「最小」(Min) - 0 m/s
◦ 「最大」(Max) - 10 m/s
6. 「プロパティ」(Properties) パネルの「モデル」(Model) タブで、「流線」(Streamline) に対して以下を設定します。
◦ 「粒子をリリース」(Release Particle) - Yes
◦ 「方向」(Direction) - Forward
◦ 「粒子数」(Number of Particles) - 100

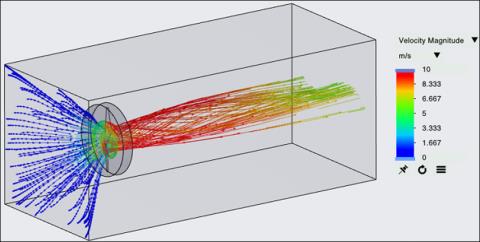

「流線」(Streamline) - 「速度マグニチュード」(Velocity Magnitude)
