Creo Ansys Simulation の結果での 2 次元断面の表示
モデルのいずれかの 2 次元断面に沿ってクリップされた等高線図の結果を作成および表示できます。
アクティブな結果に 2 次元断面を作成するには、次の手順を実行します。
1. モデルツリーで、結果を選択します。
を右クリックして結果をアクティブ化します。
を右クリックして結果をアクティブ化します。2. 「断面」(Section) をクリックして「断面」(Section) タブを開きます。
3. 結果の一部を表示するときに基準とする参照を選択します。
4. 3D ドラッガを移動すると、参照の断面に沿ってクリップされた結果が動的に表示されます

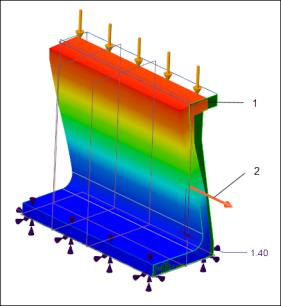

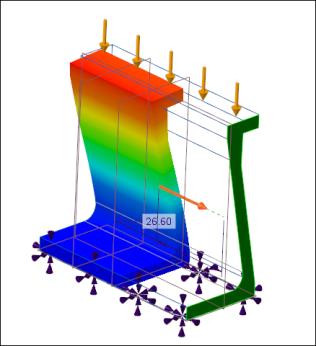

 1. 2 次元断面の参照平面 2. 3D ドラッガ |  参照方向に沿ってドラッガをドラッグすると、クリップされた結果が表示されます |
5.
「OK」をクリックして 2 次元断面の結果を保存します。2 次元断面の結果はモデルツリーに保存され、そこから表示、編集、または削除できます。
「OK」をクリックして 2 次元断面の結果を保存します。2 次元断面の結果はモデルツリーに保存され、そこから表示、編集、または削除できます。以前に作成したモデルの 2 次元断面に沿って結果を表示するには、その 2 次元断面をモデルツリーで選択します。 を右クリックして結果をアクティブ化します。

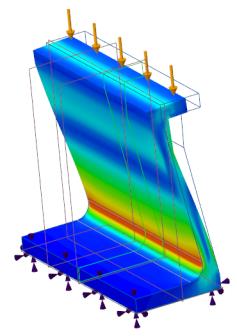

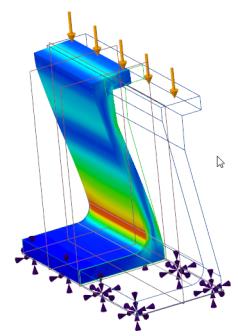

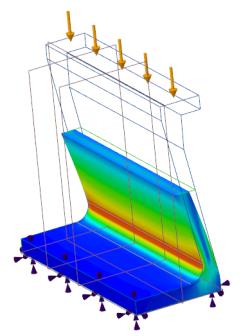

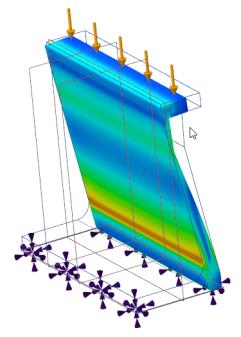

を右クリックして結果をアクティブ化します。断面が選択されていない状態で結果を完了した場合  | X 方向に沿った 2 次元断面が選択されている場合の結果  | Y 方向に沿った 2 次元断面が選択されている場合の結果  | Z 方向に沿った 2 次元断面が選択されている場合の結果  |
結果でのモデルのワイヤフレームビューの表示/非表示を切り替えるには、凡例の
をクリックします。
をクリックします。 |  |

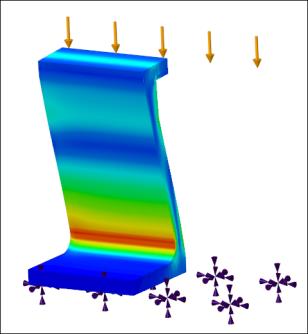

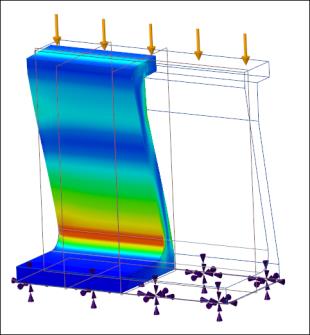

モデルのワイヤフレームが表示されている状態の Z 軸に沿った 2 次元断面。 | モデルのワイヤフレームが表示されていない状態の Z 軸に沿った 2 次元断面 |
