コンターによるプライ境界のトリム
1. トリムするプライを選択します。
2. >
「プライをトリム」(Trim Ply) の順にクリックします。「プライをトリム/延長」(Trim/Extend Ply) タブが開きます。グラフィックウィンドウで積層オブジェクトの境界がハイライトされます。
「プライをトリム」(Trim Ply) の順にクリックします。「プライをトリム/延長」(Trim/Extend Ply) タブが開きます。グラフィックウィンドウで積層オブジェクトの境界がハイライトされます。3. 「方法」(Method) で、
「コンター使用」(By Contour) を選択します (デフォルトで選択されていない場合)。
「コンター使用」(By Contour) を選択します (デフォルトで選択されていない場合)。4. 「境界チェーン」(Boundary chains) コレクターで、トリム後のプライ境界を定義するチェーンを選択します。1 つの閉じたループ、1 つの外側ループと 1 つ以上の内側ループ、複数の個別ループ、または複数の交差するカーブ、エッジ、またはループを選択することで、境界を定義できます。各ループがプライ境界と交差していることを確認します。
5. 選択を反転させるには、「サイドを反転」(Flip Side) を使用します。ハイライトされた領域によってプライの新しい境界が定義されます。
6.
「OK」をクリックします。
「OK」をクリックします。例 - コンターによるトリム
有効なトリムのいくつかの例を次に示します。

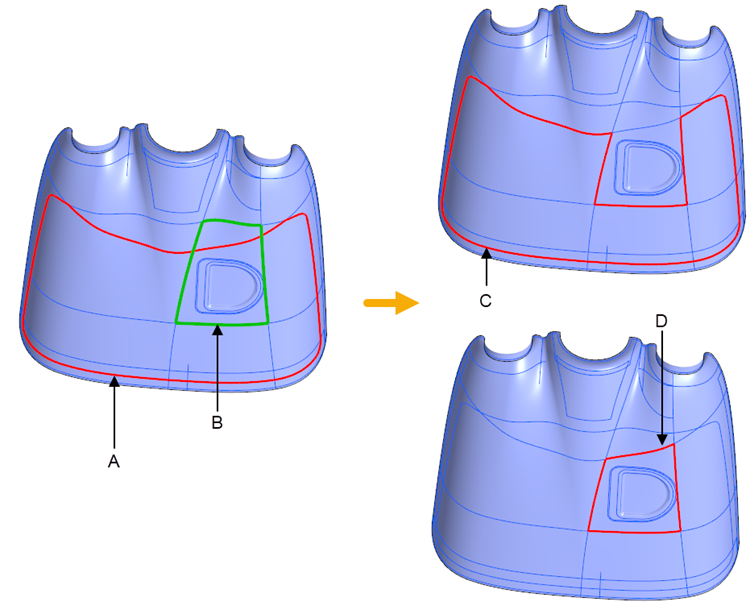

• トリムコンターは、プライ境界と交差する閉じたチェーンです。
◦ A - 元のプライ境界
◦ B - トリムコンター
◦ C - 「サイドを反転」(Flip Side) が適用されていない新規プライ境界
◦ D - 「サイドを反転」(Flip Side) を適用した後の新規プライ境界

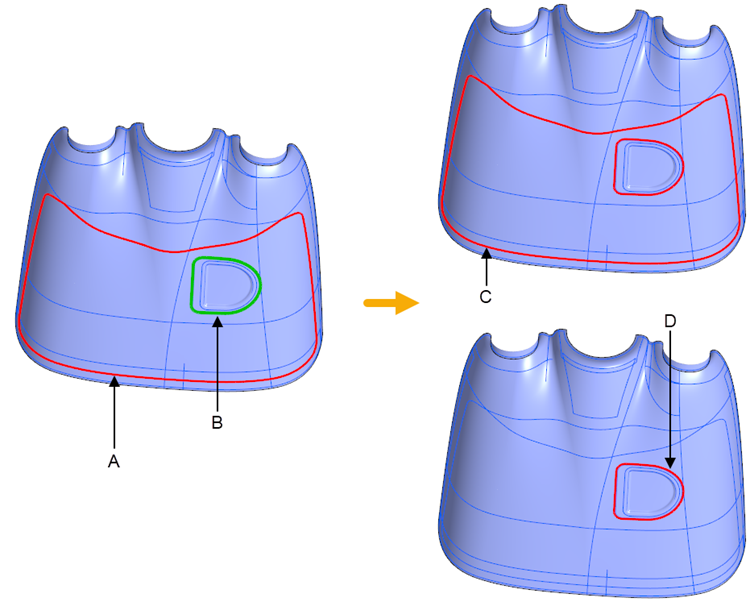

• トリムコンターはプライ境界の外側ループと内側ループの間にあります。
