Stile: supporto del fattore di stiramento per la lunghezza della tangente alla curva
Creo+
Posizione nell'interfaccia utente: fate clic su >
Modifica curva (Curve Edit) > > .
Modifica curva (Curve Edit) > > .Video
Descrizione
Lo strumento Stile (Style) include ora un fattore di stiramento per le lunghezze delle tangenti alle curve, offrendo un controllo più preciso durante la progettazione o la modifica delle curve.

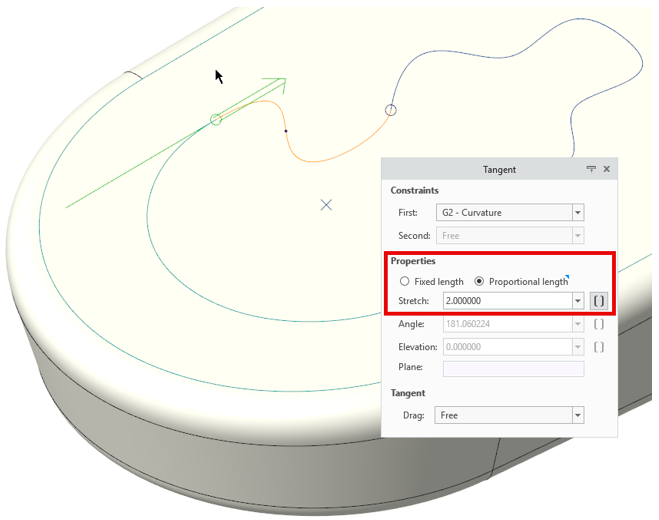

• Al posto del valore precedente di Rilassa lunghezza (Relax Length), il fattore di stiramento imposta la lunghezza della tangente come proporzione della lunghezza della tangente naturale.

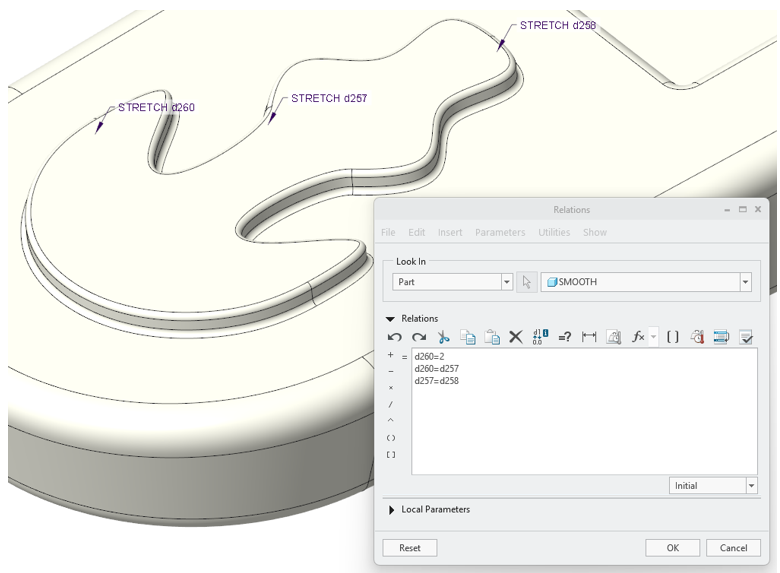

• Questo fattore può essere visualizzato come quota modificabile, consentendo modifiche al di fuori di Stile (Style) e l'integrazione con altre feature, come relazioni e family table.
Questo aggiornamento è in linea con controlli di stiramento simili disponibili in Blend limite (Boundary Blend) (curva attraverso punti) e Stile (Style) (tangenza della superficie).
Vantaggi
• Fornisce un controllo più preciso sulla lunghezza proporzionale delle tangenti delle curve
• Semplifica l'acquisizione e la comunicazione della finalità di progettazione esponendo il fattore di stiramento per l'utilizzo oltre lo strumento Stile (Style).
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
