Stile: generazione automatica di curve di riparametrizzazione pezzo per pezzo su superfici
Creo+
Posizione nell'interfaccia utente: fate clic su >
Stile (Style) >
Superficie (Surface) >

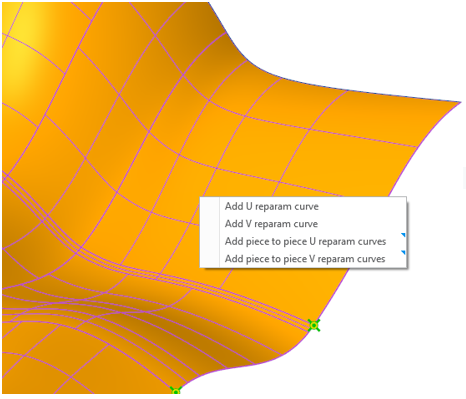

Riparametrizzazione (Reparameterization), quindi fate clic con il pulsante destro del mouse sul modello.
Stile (Style) > Superficie (Surface) > Riparametrizzazione (Reparameterization), quindi fate clic con il pulsante destro del mouse sul modello.Video
Descrizione

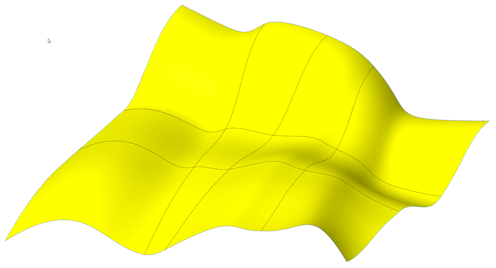

Per le superfici di stile, Creo consente ora la generazione automatica di curve di riparametrizzazione in entrambe le direzioni U e V, migliorando in modo significativo la qualità delle superfici.
Per le superfici con limiti compositi, è ora possibile allineare automaticamente le curve di riparametrizzazione pezzo per pezzo alle estremità limite, garantendo un allineamento preciso con le controparti sul lato opposto.

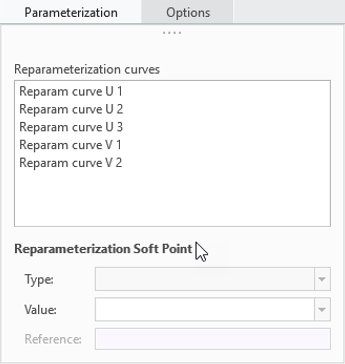

Queste curve generate sono indicate nell'elenco Curve di riparametrizzazione (Reparameterization curves), dove possono essere ulteriormente affinate in base alle esigenze.
In precedenza, questo processo richiedeva la creazione manuale delle curve di riparametrizzazione e l'allineamento delle estremità delle curve ai riferimenti limite.
Vantaggi
• Semplifica la creazione di curve di riparametrizzazione, rendendo il processo di progettazione più intuitivo ed efficiente
• Consente di risparmiare tempo e fatica in caso di utilizzo di superfici complesse
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
