Supporto del parametro USER_OUTPUT_POINT nella tornitura di aree e di profili
Creo+
Posizione nell'interfaccia utente:
• In Fabbricazione (Manufacturing), fate clic su >
Tornitura area (Area Turning).
Tornitura area (Area Turning).• In Fabbricazione (Manufacturing), fate clic su >
Tornitura di profilo (Profile Turning).
Tornitura di profilo (Profile Turning).Video
Descrizione

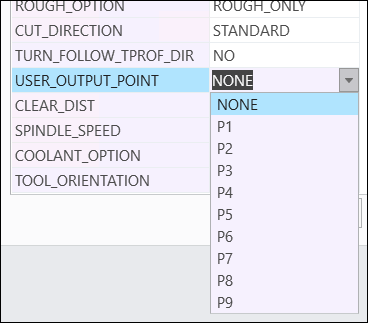

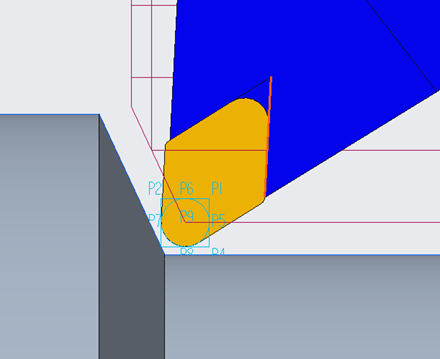

Potete ora specificare un offset dell'utensile nel piano XZ del sistema di coordinate della sequenza NC per i passi di tornitura di area e di profilo utilizzando il parametro USER_OUTPUT_POINT. L'output del percorso utensile ha un offset del valore di NOSE_RADIUS nella direzione dell'asse X, nella direzione dell'asse Z o in entrambe le direzioni dell'asse X e dell'asse Z.
Mandrino principale  | Sottomandrino  |
Vantaggi
Il parametro USER_OUTPUT_POINT offre i vantaggi descritti di seguito:
• Flessibilità di definizione del punto di offset esatto dell'utensile
• Possibilità di predire il punto di output
Informazioni aggiuntive
Suggerimenti: | Il parametro USER_OUTPUT_POINT sostituisce il parametro OUTPUT_POINT impostato se per il parametro USER_OUTPUT_POINT è specificata un'opzione diversa da NONE. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
