Miglioramenti apportati alla documentazione di processo in Fabbricazione
Creo+
Posizione nell'interfaccia utente: in Fabbricazione (Manufacturing) fate clic su >
Documentazione di processo (Process Documentation).
Documentazione di processo (Process Documentation).Video
Descrizione
La documentazione di processo è stata migliorata per supportare quanto riportato di seguito nel report per l'officina automatica.
• È ora possibile generare un report per i passi selezionati.

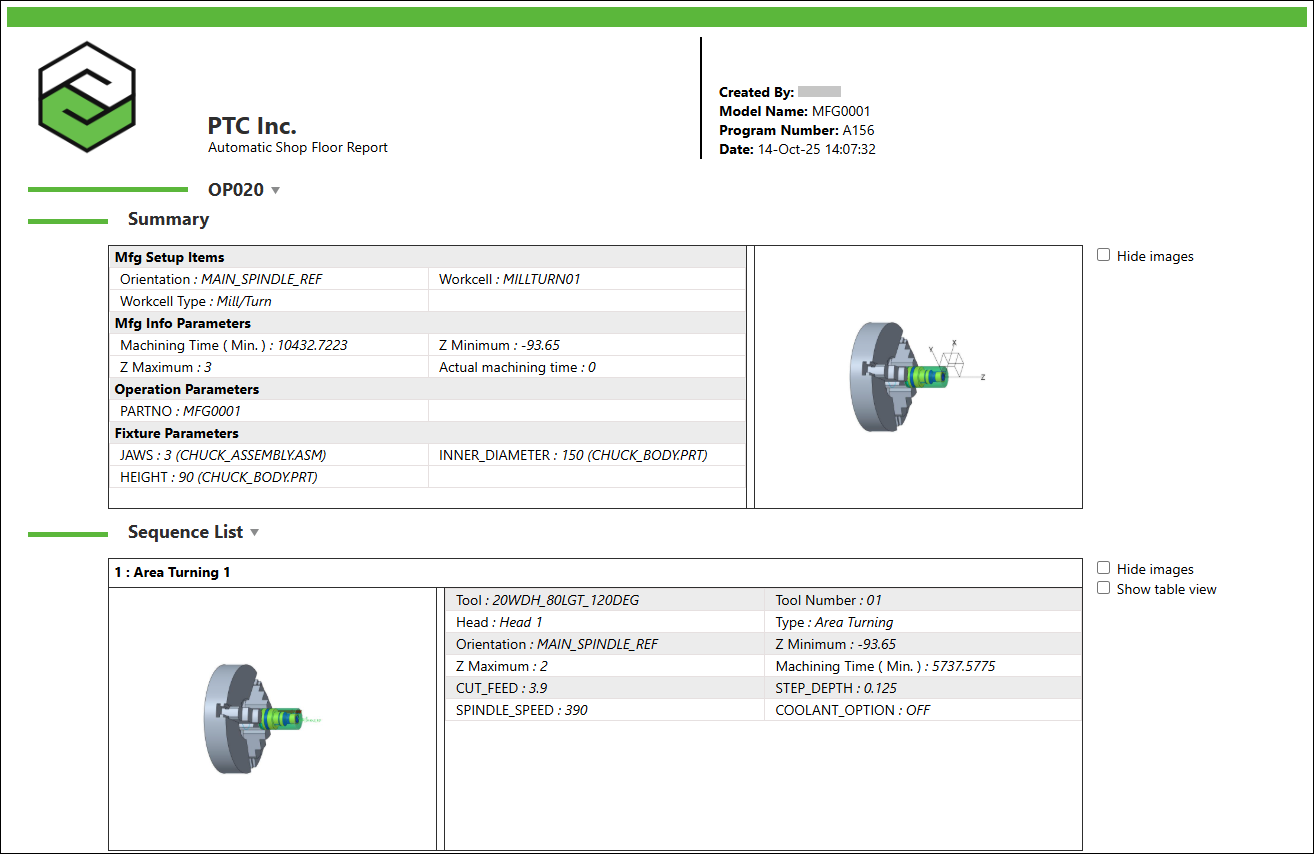

• È stata introdotta una nuova opzione per includere i parametri di staffaggio nella sezione Riepilogo (Summary) del report.
• È ora possibile aumentare le dimensioni del sistema di coordinate Zero programma (Program zero) nell'immagine del modello di fabbricazione.

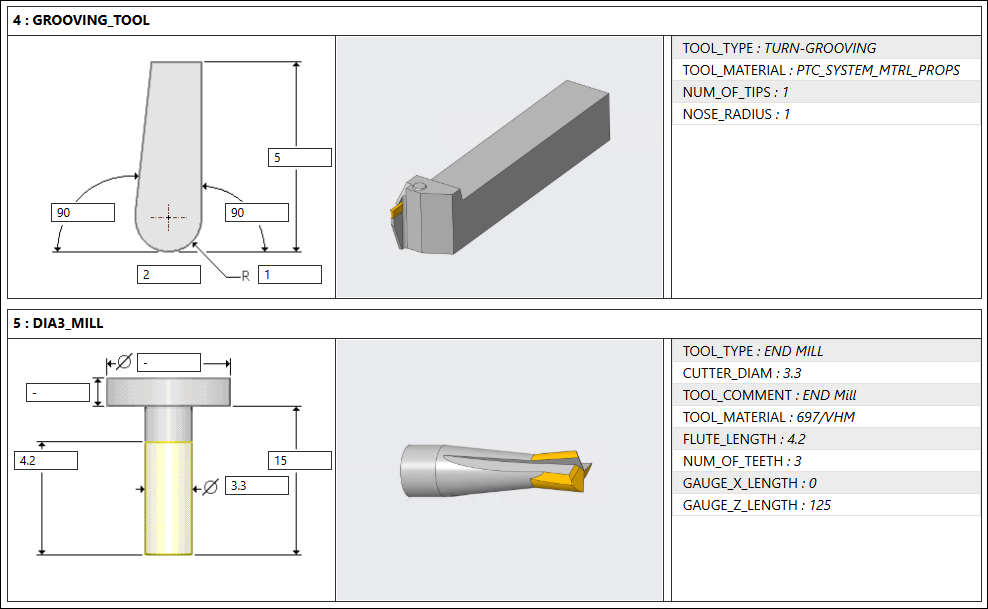

• Per gli utensili solidi, il report visualizza l'immagine della rappresentazione parametrica degli utensili insieme all'immagine della geometria solida.
Vantaggi
Questi miglioramenti offrono i seguenti vantaggi:
• Consentono la creazione di report per passi NC selezionati
• Forniscono dettagli aggiuntivi, ad esempio i parametri di staffaggio nel report
• Supportano una maggiore chiarezza visiva per il sistema di coordinate Zero programma (Program Zero) nell'immagine del modello
• Forniscono informazioni parametriche sugli utensili solidi nel report
Informazioni aggiuntive
Suggerimento: | Le dimensioni di default del file di immagine del logo dell'azienda sono 120x120 pixel. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
