Possibilità di definire un offset utensile per l'adattatore dell'utensile
Creo+
Posizione nell'interfaccia utente:

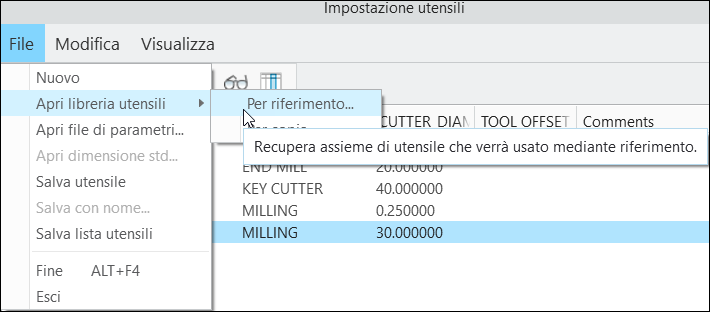

1. Fate clic su >
Utensili per taglio (Cutting Tools). Viene visualizzata la finestra di dialogo Impostazione utensili (Tools Setup).
Utensili per taglio (Cutting Tools). Viene visualizzata la finestra di dialogo Impostazione utensili (Tools Setup).2. Fate clic su > > .
3. Selezionate l'utensile.
4. Fate clic sulla scheda Impostazioni (Settings).
Descrizione

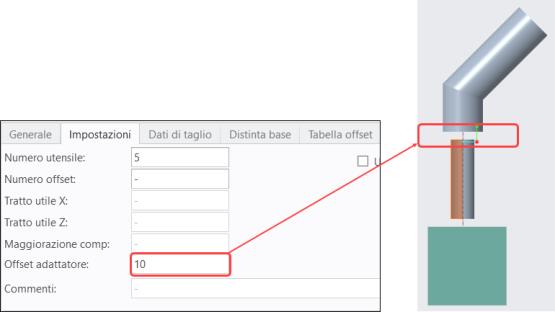

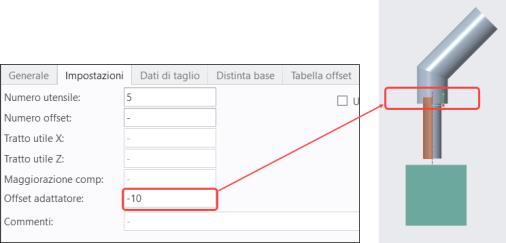

È stato introdotto un nuovo parametro di offset dell'utensile per spostare la posizione del portautensile lungo l'asse dell'utensile. È stata aggiunta l'opzione Offset adattatore (Adapter Offset) nella finestra di dialogo Impostazione utensili (Tools Setup) per supportare lo spostamento della posizione del portautensile lungo l'asse dell'utensile. È ora possibile modificare l'assieme utensile-portautensile. Il parametro ADAPTER_OFFSET_FROM_TOOL associato può essere generato nel file CL come istruzione PPRINT.
Vantaggi
Questo miglioramento elimina la necessità di creare più assiemi di utensili e portautensili. L'aggiunta del parametro ADAPTER_OFFSET_FROM_TOOL nei dati CL rende il codice chiaro per i programmatori.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
