Durante la lavorazione delle parti, può essere difficile asportare materiale da aree non direttamente visibili dalla posizione del mandrino. Le aree del sottosquadro possono creare problemi, in quanto potrebbero richiedere utensili specializzati, come le frese con asola a T, per raggiungere e asportare il materiale in modo efficace.

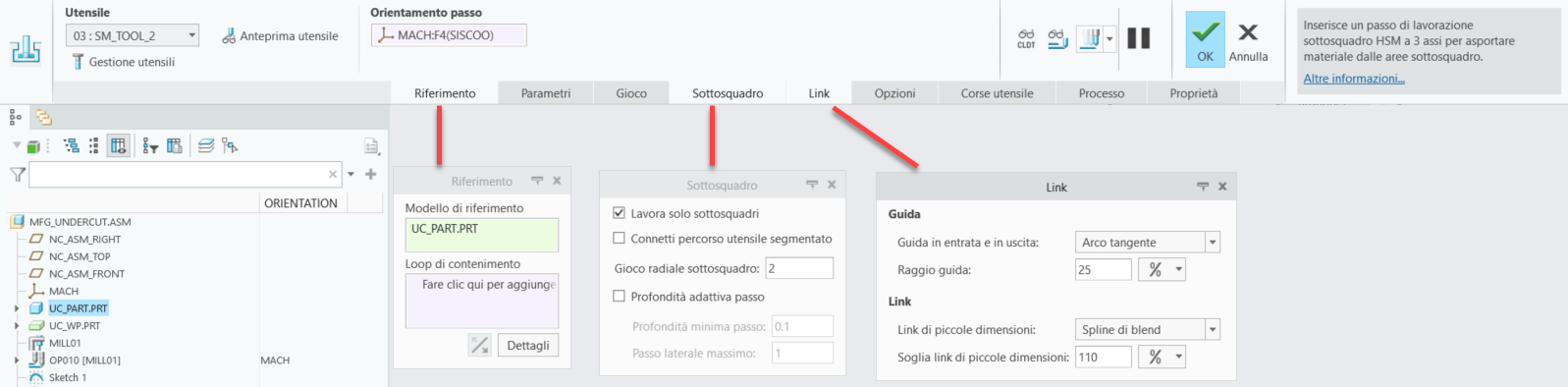

In precedenza, non esisteva una strategia di lavorazione dedicata per gestire i sottosquadri che prevedesse la possibilità di evitare il tallonamento automatico in Creo NC. Questo miglioramento fornisce un nuovo percorso utensile HSM a 3 assi automatizzato, progettato per gestire i sottosquadri. Questo percorso utensile consente inoltre l'automazione, poiché non sono più necessarie tecniche manuali.

Il nuovo percorso utensile fornisce l'opzione Gioco radiale sottosquadro (Undercut radial clearance) che consente operazioni sicure di attacco e uscita durante la lavorazione delle aree del sottosquadro.

Gioco radiale sottosquadro (Undercut radial clearance) con valore impostato diverso da zero:

Gioco radiale sottosquadro (Undercut radial clearance) con valore impostato su zero:

Il nuovo percorso utensile supporta anche il parametro SHAFT_CLEARANCE per evitare collisioni tra l'albero dell'utensile e la geometria di riferimento.

SHAFT_CLEARANCE con valore impostato maggiore di zero:

SHAFT_CLEARANCE con valore impostato su zero:

Questo miglioramento offre i seguenti vantaggi:
