Miglioramenti apportati a Sgrossatura HSM e Sgrossatura materiale residuo HSM
Creo+
Posizione nell'interfaccia utente:
1. In Fabbricazione (Manufacturing) fate clic su una delle seguenti opzioni:
◦ > >
Sgrossatura HSM (HSM Rough)
Sgrossatura HSM (HSM Rough)◦ > >
Sgrossatura materiale residuo HSM (HSM Rest Rough)
Sgrossatura materiale residuo HSM (HSM Rest Rough)2. Fate clic sulla scheda Parametri (Parameters) e impostate il valore del parametro UPCUT_CUT_FEED, UPCUT_STEP_OVER oppure START_POINT_SHIFT_PERCENT.
Video
Descrizione
Nelle sequenze di sgrossatura e sgrossatura del materiale residuo HSM è possibile utilizzare i seguenti nuovi parametri per la lavorazione a 3 assi o a 3+2 assi:

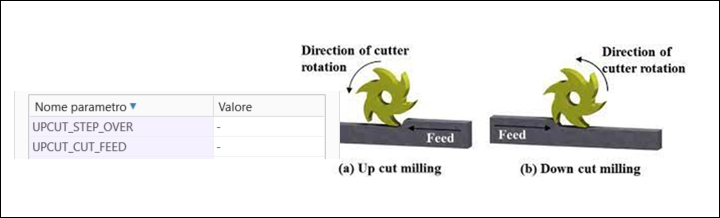

• UPCUT_CUT_FEED e UPCUT_STEP_OVER - Questi parametri sono applicabili al tipo di scansione CONSTANT_LOAD con il tipo di taglio ZIG_ZAG o UPCUT. Utilizzate questi parametri per definire valori meno aggressivi di avanzamenti di taglio e passi laterali per le passate di taglio verso l'alto, anziché i valori di STEP_OVER e CUT_FEED.

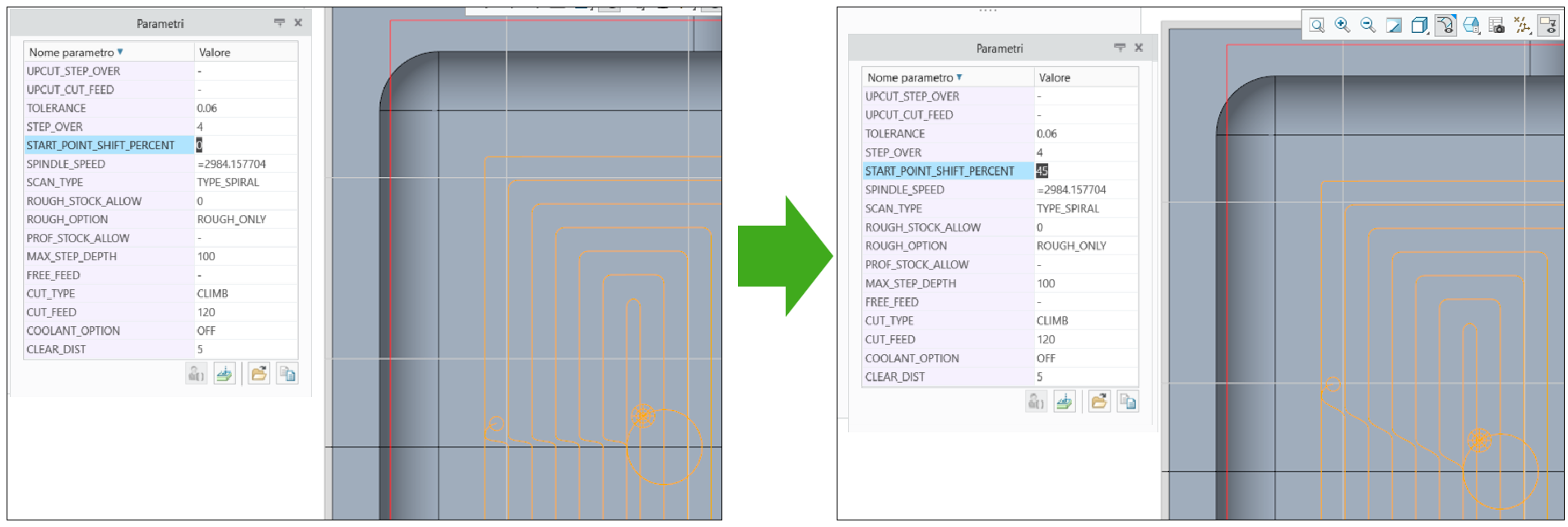

• START_POINT_SHIFT_PERCENT - Questo parametro è applicabile al tipo di scansione TYPE_SPIRAL. Cambia il punto iniziale della passata successiva in base alla percentuale specificata per il passo laterale.
Vantaggi
• I parametri UPCUT_CUT_FEED e UPCUT_STEP_OVER offrono i seguenti vantaggi:
◦ Maggiore controllo sugli avanzamenti per le passate di taglio verso l'alto
◦ Riduzione dei segni di vibrazione e durata estesa dell'utensile
• Il parametro START_POINT_SHIFT_PERCENT offre i seguenti vantaggi:
◦ Accesso agevolato alla passata successiva
◦ Carico di taglio ridotto sull'utensile
• Uniformità con i workflow di Creo NC
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
