Miglioramento dell'esportazione di reticoli: Rifila travatura semplificata al limite
Creo+
Posizione nell'interfaccia utente:
• Modalità parte
a. Fate clic su >
Salva con nome (Save As) > Salva copia (Save a Copy). Viene visualizzata la finestra di dialogo Salva copia (Save a Copy).
Salva con nome (Save As) > Salva copia (Save a Copy). Viene visualizzata la finestra di dialogo Salva copia (Save a Copy).b. Accanto a Tipo (Type), selezionate Stereolitografia (*.stl) (Stereolithography (*.stl)) oppure 3MF (*.3mf).

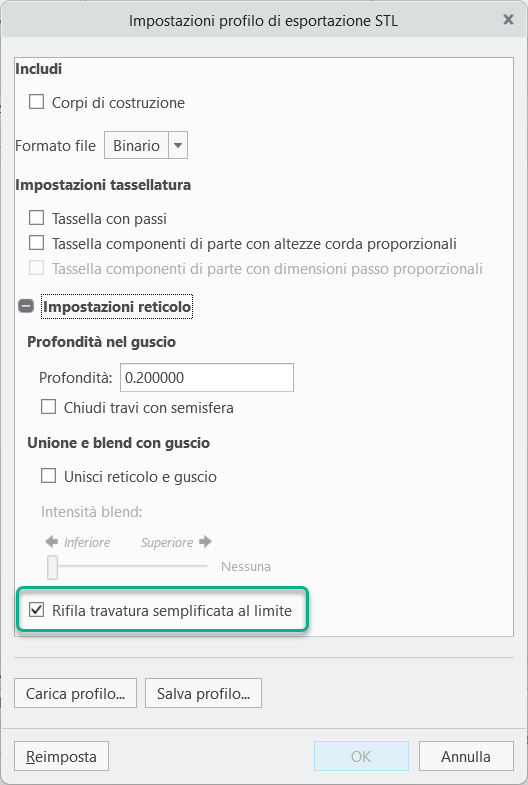

c. Fate clic su Opzioni (Options). Viene visualizzata la finestra di dialogo Impostazioni profilo di esportazione STL (STL Export Profile Settings) oppure Impostazioni profilo di esportazione 3MF (3MF Export Profile Settings).
d. Fate clic su
per espandere la sezione Impostazioni reticolo (Lattice Settings).
per espandere la sezione Impostazioni reticolo (Lattice Settings).
• Assieme cassetto
a. Fate clic su >
Stampa (Print) >
Prepara stampa 3D (Prepare for 3D Printing). Viene visualizzata la scheda Cassetto (Tray).
Stampa (Print) > Prepara stampa 3D (Prepare for 3D Printing). Viene visualizzata la scheda Cassetto (Tray).b. Fate clic su >

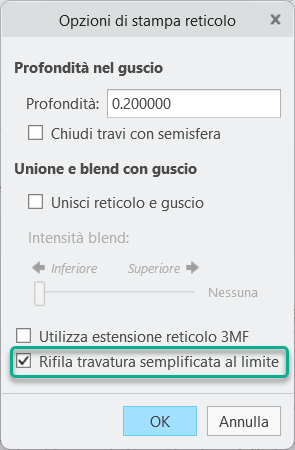

Opzioni di stampa reticolo (Lattice Printing Options). Viene visualizzata la finestra di dialogo Opzioni di stampa reticolo (Lattice Printing Options).
Opzioni di stampa reticolo (Lattice Printing Options). Viene visualizzata la finestra di dialogo Opzioni di stampa reticolo (Lattice Printing Options).
Descrizione
È stata aggiunta una nuova opzione di esportazione per rifilare la travatura semplificata al limite del reticolo esterno.
• In modalità parte, l'opzione è applicabile quando utilizzate Salva con nome (Save As) per l'esportazione come file STL o 3MF.
Salva con nome (Save As) per l'esportazione come file STL o 3MF.• Nell'assieme vassoio, l'opzione è applicabile per l'esportazione e lo slicing.
Per un reticolo di travi con rappresentazione semplificata, per default la travatura viene rifilata in corrispondenza dei limiti aperti e chiusi del reticolo durante l'esportazione. In questo modo, aumentano i tempi di calcolo.
Se non è necessario rifilare la travatura, per ridurre i tempi di calcolo deselezionate la casella di controllo Rifila travatura semplificata al limite (Trim simplified beams at the boundary).
Reticolo non rifilato: | Reticolo rifilato al limite esterno: |
 |  |
Vantaggi
• Maggiore flessibilità per preparare i modelli con reticolo 3D utilizzando la rappresentazione semplificata
• Workflow di esportazione semplificato
• Supporto all'interno della stessa interfaccia utente familiare del reticolo
Informazioni aggiuntive
Suggerimenti: | Nessuna. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
