Lavorazione in rotazione HSM a 4 assi
Creo+
Posizione nell'interfaccia utente:
• In Fabbricazione (Manufacturing) fate clic su > >
Finitura rotativa HSM 4 assi (HSM 4 Axis Rotary Finish).
Finitura rotativa HSM 4 assi (HSM 4 Axis Rotary Finish).• In Fabbricazione (Manufacturing) fate clic su > >
Sgrossatura rotativa HSM 4 assi (HSM 4 Axis Rotary Rough).
Sgrossatura rotativa HSM 4 assi (HSM 4 Axis Rotary Rough).Video
Descrizione

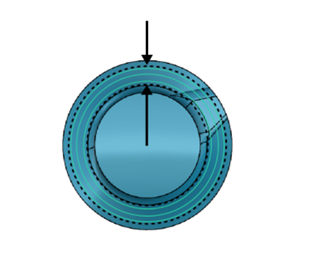

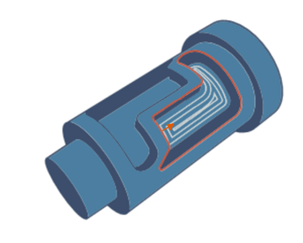

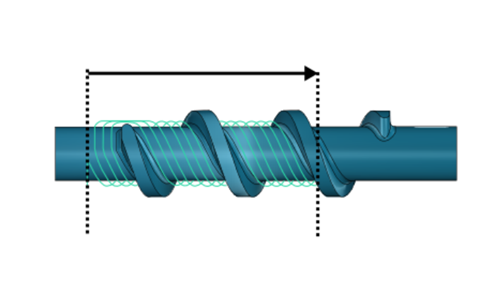

I nuovi percorsi utensile di finitura rotativa e sgrossatura rotativa a 4 assi sono ora disponibili in questa release. Questi percorsi utensile possono superare il limite di 360 gradi ed essere utilizzati su parti di tipo vite. Sono utili per gli alberi a manovella, gli alberi a camme e le teste di perforazione nel settore automotive e in quello petrolifero. I nuovi percorsi utensile forniscono diversi controlli per definire l'area di lavorazione, tra cui contenimento assiale, contenimento radiale e loop di contenimento. Gli utensili supportati per questi percorsi utensile sono End Mill, Ball Mill e Bull Nose Mill.
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• Genera un percorso utensile di lavorazione che supera il limite di 360 gradi
• Fornisce sequenze automatizzate di sgrossatura e finitura
• Crea percorsi utensile efficienti per parti rotative complesse che richiedono lavorazione in rotazione a 4 assi
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
