Supporto dell'approssimazione degli spigoli arrotondati nelle sequenze HSM di sbavatura automatica
Creo+
Posizione nell'interfaccia utente:
1. In Fabbricazione (Manufacturing) fate clic su > >
Sbavatura automatica (Auto Deburring).
Sbavatura automatica (Auto Deburring).2. Fate clic sulla scheda Parametri (Parameters) e impostate il valore del parametro EDGE_SHAPE su ROUNDED.
Video
Descrizione

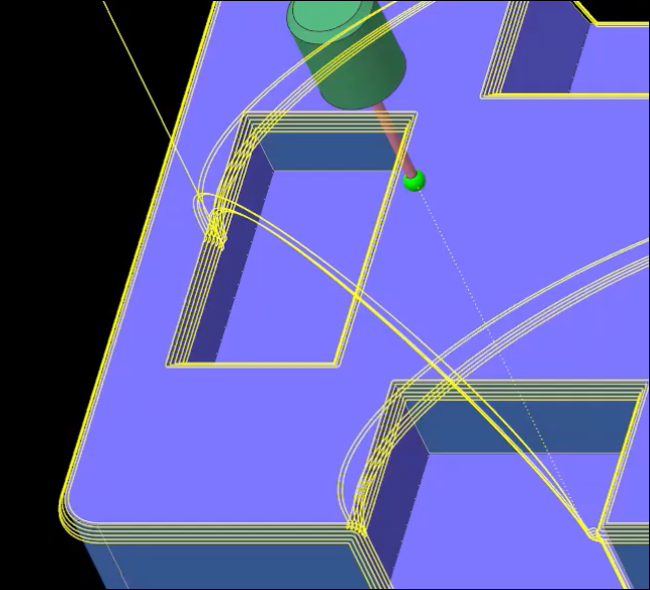

Con questo miglioramento è possibile utilizzare il nuovo parametro EDGE_SHAPE, che fornisce le opzioni CHAMFER (default) e ROUNDED nella sequenza HSM di sbavatura automatica. Quando è impostato su ROUNDED, il percorso utensile approssima la forma arrotondata o il raccordo sugli spigoli vivi in sequenza.
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• Possibilità di creare spigoli arrotondati durante la sbavatura
• Maggiore flessibilità nella preparazione di una parte per la sbavatura
• Uniformità con i workflow di Creo NC
Informazioni aggiuntive
Suggerimenti: | È inoltre necessario impostare il parametro NUMBER_CUTS su un valore maggiore di 1 durante la sbavatura degli spigoli vivi in uno smusso o in una forma arrotondata. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
