Miglioramenti apportati al supporto multicorpo in Creo NC
Creo+
Posizione nell'interfaccia utente: N/A
Video
Descrizione
Per supportare la funzionalità multicorpo in Creo NC, sono ora disponibili i seguenti miglioramenti:

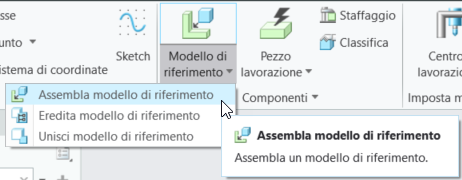

• È ora possibile assemblare una parte multicorpo utilizzando
Assembla modello di riferimento (Assemble Reference Model). In precedenza non era possibile assemblare una parte contenente più corpi utilizzando Assembla modello di riferimento (Assemble Reference Model).
Assembla modello di riferimento (Assemble Reference Model). In precedenza non era possibile assemblare una parte contenente più corpi utilizzando Assembla modello di riferimento (Assemble Reference Model).
Inoltre, ora potete creare feature di fabbricazione come una cella di lavoro, un'operazione e una sequenza di fabbricazione su una parte multicorpo.

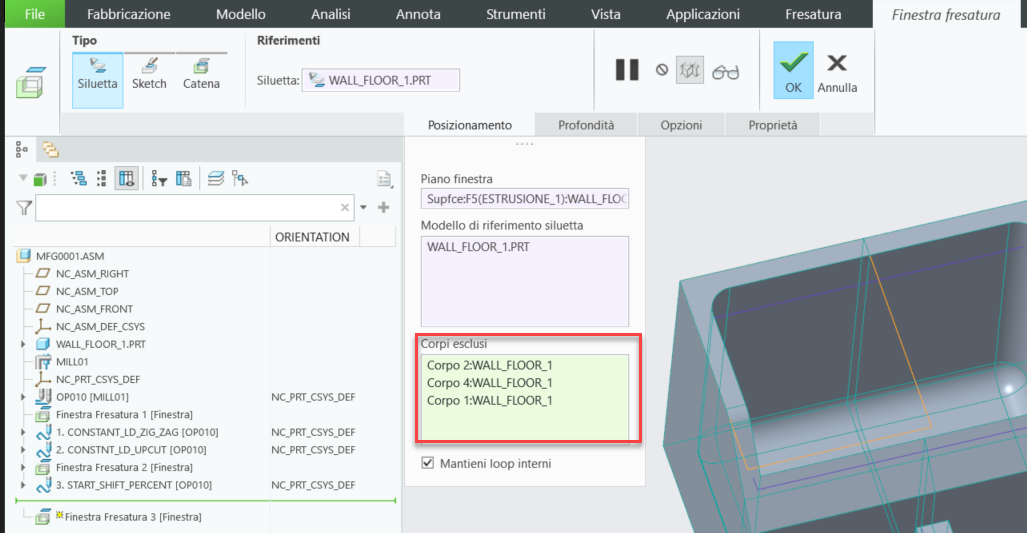

• I miglioramenti apportati alla finestra di fresatura includono quanto segue:
◦ Il raccoglitore Modello di riferimento siluetta (Silhouette reference model) consente ora di selezionare una parte di riferimento (default) o più corpi appartenenti a un'unica parte di riferimento.
◦ È possibile utilizzare il nuovo raccoglitore Corpi esclusi (Excluded bodies) per escludere i corpi se è stata selezionata una parte multicorpo nel raccoglitore Modello di riferimento siluetta (Silhouette reference model).
◦ Per il tipo
Catena (Chain) potete selezionare una catena su corpi che non presentano spazi tra loro.
Catena (Chain) potete selezionare una catena su corpi che non presentano spazi tra loro.
• I miglioramenti apportati alla creazione del percorso utensile di fresatura su una parte multicorpo includono quanto segue:
◦ Per le sequenze di lavorazione che utilizzano una finestra di fresatura come riferimento di lavorazione, tutti i corpi nella finestra di fresatura vengono considerati per creare il percorso utensile ed evitare il tallonamento.
◦ Per le sequenze di riferimento di lavorazione basate sulla selezione della superficie, potete selezionare superfici da un corpo e su tali superfici viene generato un percorso utensile.

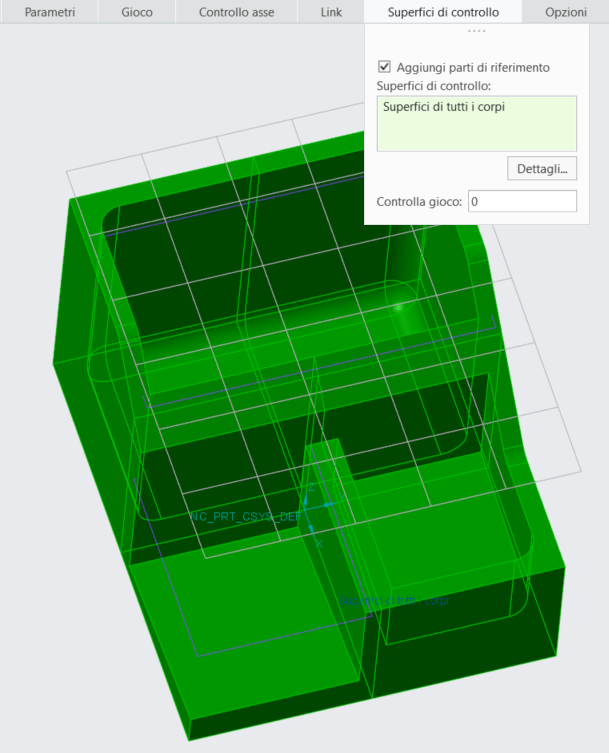

◦ Nel raccoglitore Superfici di controllo (Check surfaces), quando selezionate una parte, tutti i corpi al suo interno vengono selezionati per evitare il tallonamento. È inoltre possibile selezionare singole superfici tra corpi come Superfici di controllo (Check surfaces).

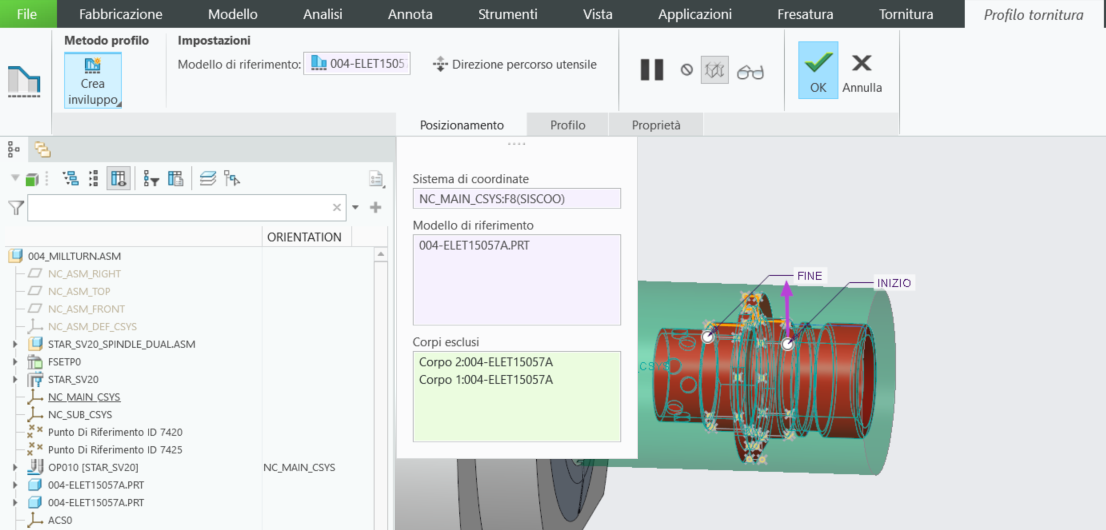

• I miglioramenti apportati al profilo di tornitura includono quanto segue:
◦ Il raccoglitore Modello di riferimento (Reference model) consente ora di selezionare una parte di riferimento (default) o più corpi appartenenti a un'unica parte di riferimento.
◦ È possibile utilizzare il nuovo raccoglitore Corpi esclusi (Excluded bodies) per escludere i corpi se è stata selezionata una parte multicorpo nel raccoglitore Modello di riferimento (Reference model).
• I miglioramenti apportati alla selezione dei corpi insieme alla parte includono quanto segue:
◦ La selezione di una parte multicorpo o di un corpo come riferimento di lavorazione è ora supportata per le sequenze HSM, ad esempio la sgrossatura rotativa, la finitura rotativa, la sbavatura automatica e la lavorazione del sottosquadro.

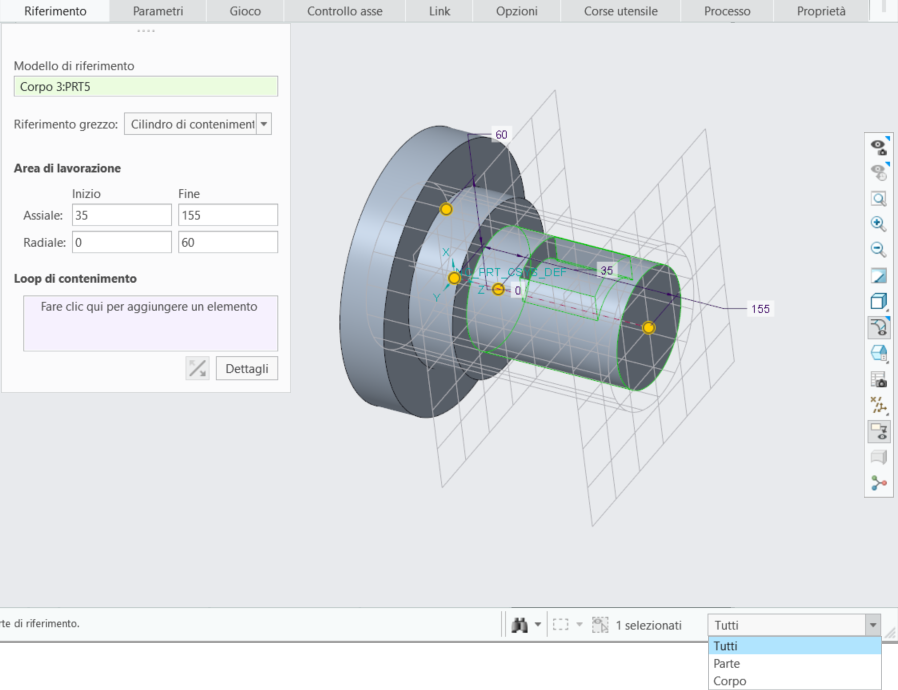

◦ Il filtro contestuale fornisce ora Corpo (Body) insieme a Parte (Part).
◦ Quando selezionate un corpo, viene considerata l'area di lavorazione esclusivamente di tale corpo per creare il percorso utensile e per evitare il tallonamento.
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• Supporta parti multicorpo in Creo NC
• Supporta la selezione di parti e corpi come riferimento di lavorazione
• Supporta l'esclusione di corpi
• Uniformità con i workflow di Creo NC
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Per ulteriori informazioni sulle limitazioni, vedere l'argomento "Utilizzo di parti multicorpo negli assiemi NC" in Argomenti correlati. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
