Raffreddamento conformato nella cavità dello stampo
Creo+
Posizione nell'interfaccia utente: in Fabbricazione (Manufacturing) fate clic su > >
Raffreddamento conformato (Conformal Cooling).
Raffreddamento conformato (Conformal Cooling).Video
Descrizione
Con questo miglioramento è ora possibile creare canali di raffreddamento conformato. A differenza dei canali di raffreddamento convenzionali, che sono diritti e trapanati nello stampo, i canali di raffreddamento conformato seguono strettamente la forma della parte da stampare. In questo modo si garantisce un raffreddamento uniforme della parte con conseguente miglioramento della qualità.

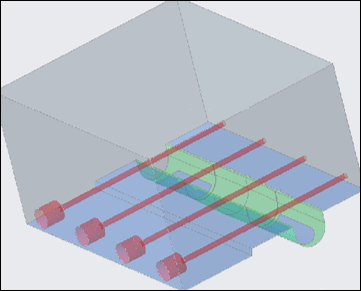

Canali di raffreddamento convenzionali

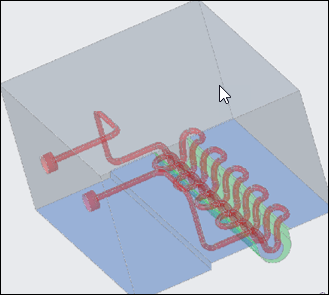

Canali di raffreddamento conformato

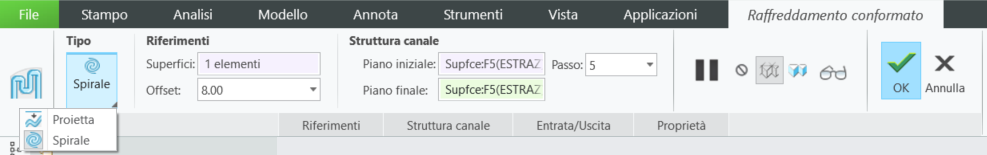

Il comando Raffreddamento conformato (Conformal Cooling) consente di creare i due tipi di canali di raffreddamento conformato seguenti:
Raffreddamento conformato (Conformal Cooling) consente di creare i due tipi di canali di raffreddamento conformato seguenti:•
Proiezione (Project) - Crea un canale di raffreddamento proiettando le curve a una distanza di offset specificata dalle superfici di riferimento.
Proiezione (Project) - Crea un canale di raffreddamento proiettando le curve a una distanza di offset specificata dalle superfici di riferimento.•
Spirale (Spiral) - Crea un canale di raffreddamento a spirale basato su un passo tra i piani iniziale e finale a una distanza di offset specificata dalle superfici di riferimento.
Spirale (Spiral) - Crea un canale di raffreddamento a spirale basato su un passo tra i piani iniziale e finale a una distanza di offset specificata dalle superfici di riferimento.

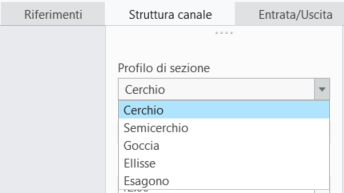

Il comando consente di creare canali di raffreddamento con profili di sezione trasversale diversi, ad esempio Cerchio (Circle), Semicerchio (Half Circle), Goccia (Tear Drop), Ellisse (Ellipse) ed Esagono (Hexagon).
Consente inoltre la creazione automatica di una lamatura con sezioni trasversali diverse sulle posizioni di entrata e uscita.
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• Consente il raffreddamento uniforme degli stampi
• Sfrutta Additive Manufacturing
• Garantisce uniformità con i workflow di progettazione di stampi
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
