Posizione nell'interfaccia utente: fate clic su Applicazioni (Applications) > Progettazione generativa (Generative Design).

Guardate il video in Learning Connector.

Progettazione generativa (Generative Design) preserva ora la simmetria planare durante la ricostruzione dei risultati ottimizzati.

Quando un vincolo di geometria planare viene definito per l'ottimizzazione, durante la ricostruzione viene utilizzato un piano per specchiare la geometria freestyle. Anche la geometria preservata utilizzata nell'operazione di ottimizzazione è simmetrica al riferimento piano.

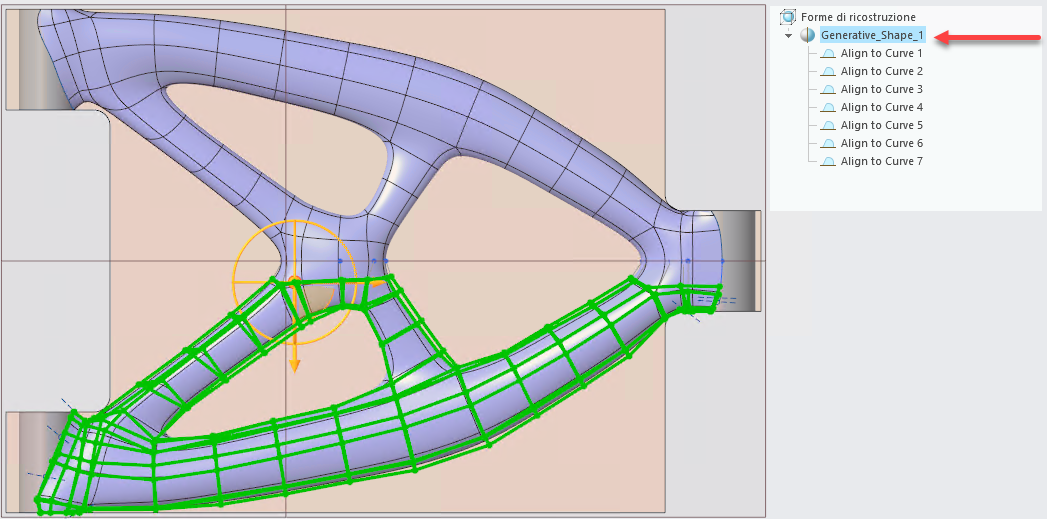

La feature freestyle viene mostrata come serie nell'albero del modello. Quando viene modificata, mostra la forma come specchiata nell'albero freestyle. La modifica della mesh di controllo aggiorna automaticamente il riferimento specchiato.

Nelle versioni precedenti, il modello di ricostruzione non preservava il vincolo della geometria simmetrica utilizzato nell'impostazione dell'ottimizzazione. Di conseguenza, la geometria di ricostruzione, definita con le superfici basate su suddivisioni create in Freestyle, non era esattamente simmetrica rispetto al piano simmetrico. Inoltre, per mantenere la simmetria, era necessario modificare le entità freestyle su entrambi i lati del piano simmetrico.

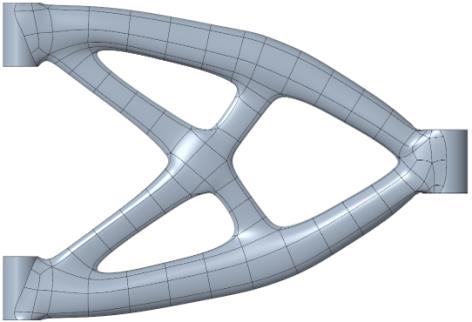

L'immagine seguente mostra il modello di ricostruzione in Creo 10.0:

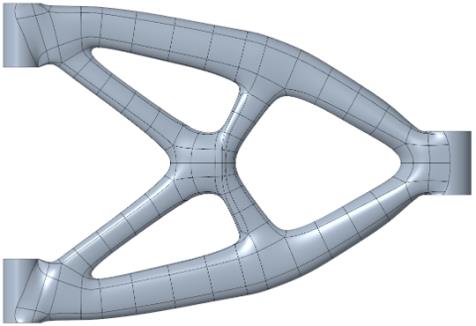

L'immagine seguente mostra il modello di ricostruzione in Creo 11.0:

Questo miglioramento consente di eseguire correttamente un'operazione di ricostruzione, ottenendo la qualità appropriata della forma di ricostruzione. Migliora i risultati della modifica della forma freestyle preservando la simmetria e mantenendo la finalità di progettazione durante la ricostruzione.
