Posizione nell'interfaccia utente: N/A

Guardate il video in Learning Connector.

In precedenza, la definizione di una feature di serie in GD&T Advisor era limitata alle feature cilindriche create all'interno di una singola serie Creo. Questo vincolo rendeva difficile applicare annotazioni basate su serie a cilindri della stessa dimensione modellati in modo indipendente.

Ora GD&T Advisor supporta la definizione delle feature di serie utilizzando raccolte di superfici di intento. Quando il progetto include feature cilindriche della stessa dimensione che non fanno parte di una singola serie Creo, è possibile raccoglierne le superfici utilizzando riferimenti di intento, come feature di Riferimento, e valutarle collettivamente come feature di serie in GD&T Advisor.

Questo miglioramento semplifica il workflow di creazione delle annotazioni e migliora la flessibilità quando si lavora con geometria ripetuta non originariamente creata in serie.

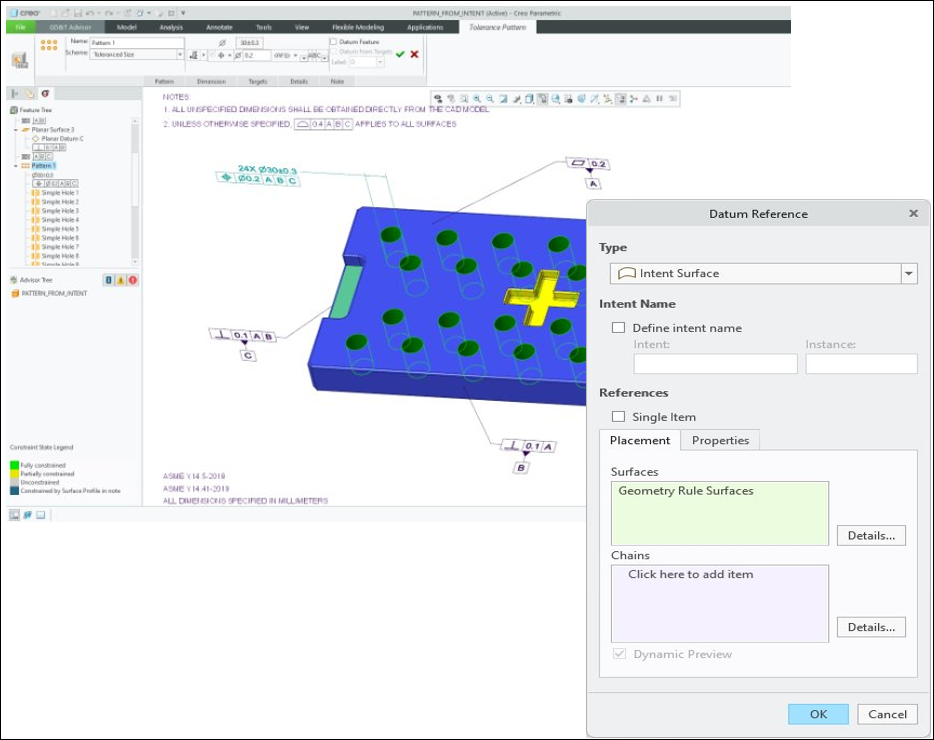

L'immagine seguente mostra come GD&T Advisor attiva la definizione delle feature di serie utilizzando raccolte di superfici di intento per geometria cilindrica delle stesse dimensioni.

È ora possibile definire le feature di serie di GD&T Advisor per geometria cilindrica delle stesse dimensioni anche quando le feature non sono state create utilizzando una singola serie Creo. Questo miglioramento supporta una gamma più ampia di scenari di modellazione, tra cui quelli riportati di seguito:
