Interfaccia utente per la propagazione delle annotazioni semplificata per le feature di condivisione dei dati
Creo+

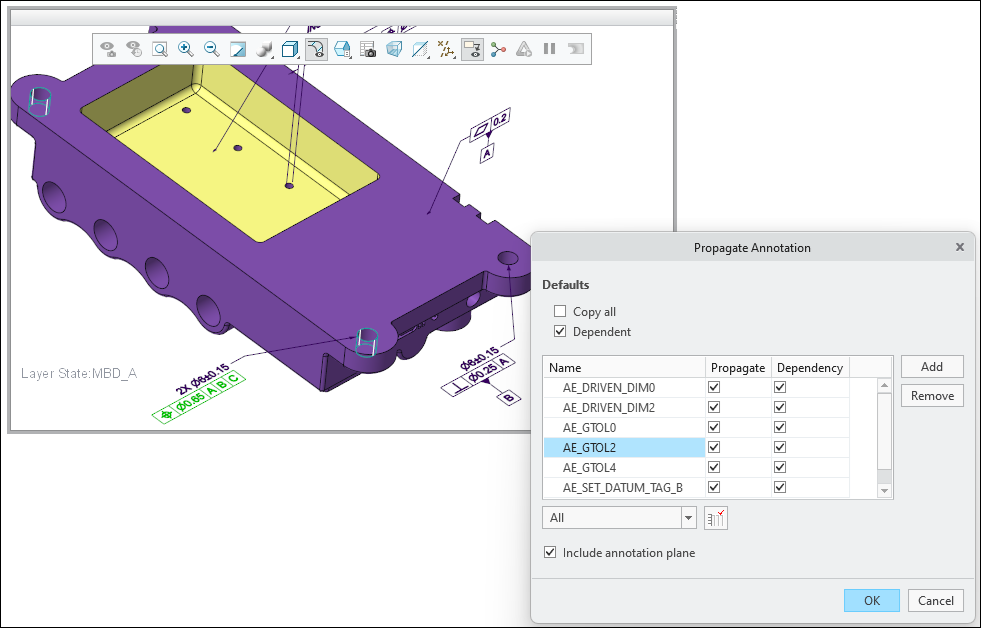

Posizione nell'interfaccia utente: l'interfaccia utente di Propaga annotazione (Propagate Annotation) è disponibile per le feature di condivisione dei dati, come le feature di unione, copia geometria e shrinkwrap.
Video
Descrizione
La propagazione delle annotazioni è stata migliorata per fornire un supporto avanzato per i membri delle annotazioni di gruppo che fanno parte di una relazione padre/figlio. In precedenza veniva elencata soltanto l'annotazione padre (ad esempio, una linea guida della pila), rendendo difficile la gestione della propagazione e della dipendenza per tutte le annotazioni correlate. Con questo miglioramento, le annotazioni dei membri vengono ora elencate singolarmente, consentendo il controllo individuale sui relativi stati di propagazione e dipendenza quando si utilizzano feature di condivisione dei dati.
Questo miglioramento si applica a qualsiasi raggruppamento di annotazioni padre/figlio, tra cui quelli riportati di seguito.
• Annotazioni impilate
• Simboli o annotazioni di finitura di superficie correlati ad altre annotazioni
• Elementi di annotazione di destinazioni di Riferimento associati a un simbolo di feature di Riferimento padre
Di seguito sono riportati alcuni miglioramenti aggiuntivi.
• Quando si aggiunge un'annotazione di gruppo, tutti i membri correlati vengono inclusi automaticamente. Se si rimuove un membro qualsiasi dall'elenco, viene rimosso l'intero gruppo mantenendo uniformità.
• Quando si posiziona il puntatore del mouse su un'annotazione nell'interfaccia utente di propagazione, ora l'annotazione corrispondente viene evidenziata in modo preliminare nell'area grafica, rendendo più facile e veloce l'identificazione dell'elemento referenziato.
• Le opzioni del menu contestuale per la gestione della propagazione e della dipendenza sono ora completamente supportate per tutti i membri del gruppo.
Vantaggi
Fornisce un modo migliore ed efficiente per controllare gli stati di propagazione e dipendenza di singole annotazioni appartenenti a un gruppo di annotazioni quando si utilizzano feature di condivisione dei dati.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Attualmente soltanto le annotazioni di proprietà delle feature di annotazione possono essere propagate tramite feature di condivisione dei dati. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
