Freestyle: comandi Connetti serie e Unisci serie
Creo+
Posizione nell'interfaccia utente:
• In Freestyle fate clic su > .
• In Freestyle fate clic su > .
Video
Descrizione

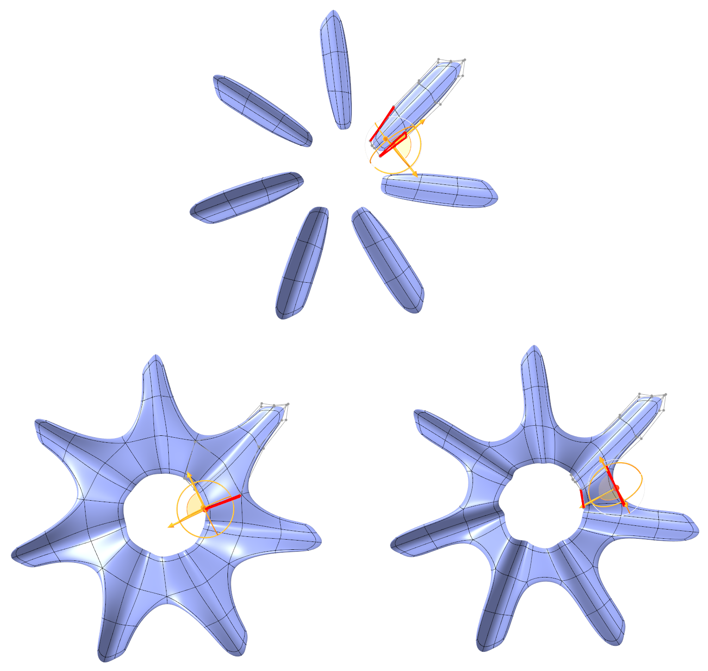

È ora possibile utilizzare i nuovi comandi Connetti serie (Connect Pattern) e Unisci serie (Join Pattern) per connettere o unire forme di serie rotazionali distinte e creare una singola forma simmetrica in rotazione. I workflow di questi comandi sono simili a quelli dei comandi Connetti specchiatura (Connect Mirror) e Unisci specchio (Join Mirror).
Durante le operazioni Connetti serie (Connect Pattern) e Unisci serie (Join Pattern), la connessione è determinata dagli elementi di destinazione della mesh sulla forma della guida.
L'operazione Connetti serie (Connect Pattern) crea nuovi elementi di forma e mesh per colmare lo spazio tra due elementi, mentre l'operazione Unisci serie (Join Pattern) unisce gli elementi di destinazione della mesh.
Vantaggi
Questo miglioramento consente di creare in modo rapido e semplice una singola forma simmetrica in rotazione.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non è possibile modificare gli elementi della serie dopo la connessione della serie. Per creare nuovamente in serie la forma della guida, è necessario eliminare la serie connessa. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
