Posizione nell'interfaccia utente: N/A

Guardate il video in Learning Connector.

Le feature di sformo, tra cui scanalature, lastre, fori e alberi, possono ora essere definite nell'ambito di una catena di tolleranze in EZ Tolerance Analysis.

Soltanto le feature di sformo con angolo di sformo inferiore alla soglia vengono incluse nella definizione della catena. La soglia di default è 5 gradi; questo valore può essere modificato nel file delle opzioni EZTAAppOptions.xml.

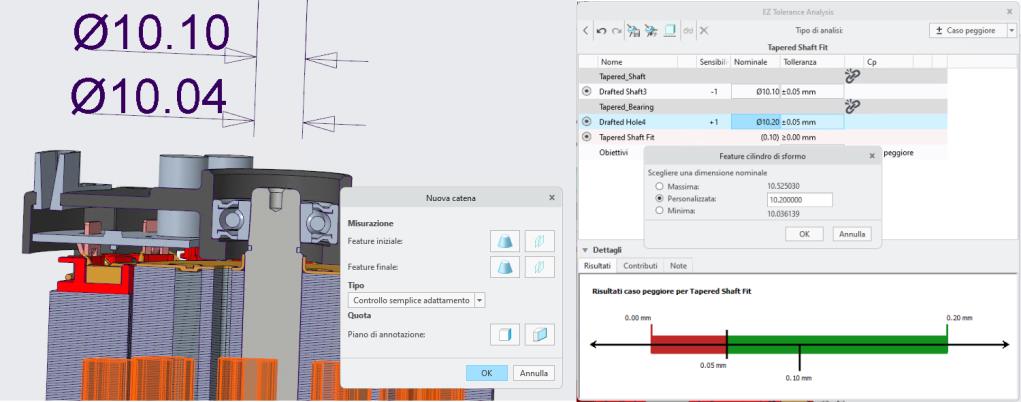

Le immagini riportate di seguito mostrano le feature di sformo aggiunte durante la creazione della catena e illustrano il modo in cui vengono visualizzate nella tabella delle catene.

Questo miglioramento incrementa la flessibilità durante la definizione di catene di tolleranze 1D.
